金锋锯业G5330/4油气管道冒口专切锯床非标定制

r G5330/4冒口锯切专机带锯机参数r

rr 一、设备概述：r

rr 1、专为切割某种型号铸件冒口设计，采用数控系统控制，G代码编程，精度高，操作方便r

rr 2、锯床采用立式结构，导向稳定可靠。r

rr 3、设备配置四条锯条，工件固定在工作台上：r

rr 正前方两条锯条，工作台带动工件水平前移可同时切割顶端两侧冒口；r

rr 左右两侧各一条锯条，可往中间移动，同时切割两端圆盘处冒口；r

rr 整机动作采用数控系统控制，伺服电机驱动，定位精度高，操作方便，效率高。r

rr 4、伺服电机驱动锯架实现快速接近工件，工进锯切。快速、工进之间的转换，稳定，可靠。r

rr 5、锯切完成后切下的冒口通过料道落入设备后方铁箱收集，工件由工作台夹持带回装料工位，人工取出。r

rr 6、整机外防护，防止锯屑、冷却液飞溅。r

rr 6、配备断锯、故障报警装置，快速诊断故障，维修维护方便。r

rr 7、导轨丝杠集中润滑，配备自动润滑泵。r

rr 8、同时配备水枪、气枪，清理更方便，且在护罩内圈配备有自动冲洗的水嘴r

rr 9、为保证整机的性能稳定，本机所选配件均采用国内外知名品牌。整机主要零部件热实效处理，保证最小几何变形。r

rr 二、设备基本参数：r

rr 1、锯条数量：4条/台r

rr 2、锯切能力：前方锯条间距120-170mm(可调整）r

rr              左右间距：400-180mm（伺服控制）r

rr              有效锯切高度：≤300mmr

rr 3、电机功率：主电机功率：  2.2kw    380v  50Hz     4台r

rr             冷却电机功率：0.37kw  380v  50Hz     1台r

rr 4、锯带规格：34×1.1（四条）r

rr 5、线速度：60m/min。r

rr 6、控制方式：数控系统控制r

rr 7、工作给进：伺服电机r

rr 8、工作台驱动：伺服电机r

rr 9、工件夹紧方式：液压r

rr 10、锯条张紧方式：液压r

rr 11、工作台承载：500kgr

rr 12、主传动方式：锯床专用蜗轮减速机r

rr 13、工作方式：程序化r

rr 三、设备流程简述：r

rr 1、工作台起始位置在锯条外侧，为装卸料工位;r

rr 2、工件装夹完毕后，工作台快速平移至中间切割工位（即左右两端的冒口锯切位置）r

rr 3、锯轮、冷却同时启动；左右锯架快速向中间移动，接近工件时自动转为工进速度开始锯切；切断工件后，左右锯架快速退回；r

rr 4、工作台快速前移使设备前方两根锯条接近工件，自动转为工进速度锯切，切断工件后，冒口掉进料道进入收集箱；工作台退回起始位置；松开夹钳；取下工件。r

rr 注：（1）、以上为一个工作流程动作简述r

rr （2）、锯架、工作台前后移动位置均由数控系统控制，伺服电机滚珠丝杠传动，直线导轨导向。r

rr 四、设备性能优点：r

rr 1、整机加装外防护罩，高端、美观、安全，较其它切割设备有非常明显的优势。r

rr 2、该设备锯切过程无明显噪音。r

rr 3、该设备锯切过程水循环冷却，无粉尘、烟尘污染。r

rr 4、设备操作安全性能非常可靠，能有效避免人身伤害等意外事故。r

rr 5、数控自动化控制，工件一次装夹可完成全部切割过程，减少劳动强度，提高工作效率。r

rr 五、主要配件清单:r

rr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r 名称r r	r r 品牌r r	r r 备注r r
r r 数控系统r r	r r 众为兴r r	r r 一套r r
r r 电器元件r r	r r 施耐德/欧姆龙r r	r r 全部r r
r r 液压元件r r	r r 伟圣r r	r r 全部r r
r r 油泵电机r r	r r 艾利特r r	r r 全部r r
r r 滚珠丝杆r r	r r 上银/TBIr r	r r 全部r r
r r 直线导轨r r	r r 上银/TBIr r	r r 全部r r
r r 伺服电机r r	r r 众为兴r r	r r 1.5KW  3套r r
r r 锯架（优质钢板焊接）r r	r r 自制r r	r r 全部r r
r r 底座（H钢、钢板焊接）r r	r r 自制r r	r r 全部r r
r r 铸件（锯轮，床台，钳口等，）r r	r r 自制r r	r r 全部r r
r r 油缸r r	r r 自制r r	r r 全部r r
r r 减速机r r	r r 华宇传动r r	r r 4套r r
r r 轴承r r	r r 哈尔滨r r	r r 全部r r

rr 六、切割效率：r

rr 按单个切口的截面积约4cm2为例估算：r

rr 单件割切口的截面积为4cm2,切削率按10cm2/min,得出切割时间4cm2÷10 cm2/min＝0.4min×60s/min；＝24s，因改设备可同时切割两个切开，所以总切割时间可按两个口（48S）计算。r

rr 快速移动距离：左右200mm，工作台平移1000mmr

rr 快速移动速度为6000mm/min    (200+1000) /6000×60=12s，r

rr 其他动作延时10sr

rr   单件锯切节拍48+12+10=70s/件。r

rr  r

rr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r 名称r r	r r 品牌/产地r r	r r 数量/质量r r	r r 单价（元）r r	r r 合计（元）r r	r r 备注r r
r r 主机r r	r r 自制r r	r r 约3吨r r	r r 10000r r	r r 30000r r	r r 包含：材料、焊接、加工、外协加工、运输等制造费用r r
r r 可编程控制器r r	r r 深圳众为星r r	r r 1r r	r r 18000r r	r r 18000r r	r r 包含系统的开发，调试等费用r r
r r 伺服电机r r	r r 深圳众为星r r	r r 3r r	r r 6000r r	r r 18000r r	r r  r r
r r 电器系统元件r r	r r 施耐德/欧姆龙r r	r r 全部r r	r r 5000r r	r r 5000r r	r r  r r
r r 液压站r r	r r 台湾伟胜r r	r r 全部r r	r r 15000r r	r r 15000r r	r r  r r
r r 油缸r r	r r 自制r r	r r 5r r	r r 600r r	r r 3000r r	r r 涨紧4条r r r 加紧1条r r
r r 油管r r	r r  r r	r r 80米r r	r r 25r r	r r 400r r	r r  r r
r r 主电机r r	r r 上海如利r r	r r 4r r	r r 1300r r	r r 5200r r	r r 2.2KWr r
r r 直线导轨 r r	r r 台湾上银r r	r r 10米r r	r r 375r r	r r 3750r r	r r  r r
r r 导轨滑块r r	r r 台湾上银r r	r r 10r r	r r 450r r	r r 4500r r	r r  r r
r r 减速机r r	r r 国贸/杭州建明r r	r r 4r r	r r 3320r r	r r 13280r r	r r  r r
r r 时效费r r	r r  r r	r r 3吨r r	r r 140r r	r r 520r r	r r  r r
r r 运费r r	r r  r r	r r  r r	r r 1000r r	r r 1000r r	r r  r r
r r 安装调试费r r	r r  r r	r r  r r	r r 5000r r	r r 5000r r	r r  r r
r r 其他费用r r	r r  r r	r r  r r	r r 10000r r	r r 10000r r	r r 设计、售后等r r
r r 毛利润r r	r r  r r	r r  r r	r r 30%r r	r r 39795r r	r r  r r
r r 以上合计r r	r r  r r	r r  r r	r r  r r	r r 172445r r	r r 不含税r r
r r 税费r r	r r  r r	r r  r r	r r 16%r r	r r 21224r r	r r  r r
r r  r r	r r  r r	r r  r r	r r  r r	r r 193669r r	r r 含税价格r r

rr 七、主机费用核算：r

rr  r

rr                           r

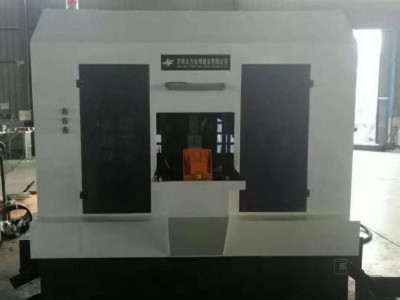

rr 八、设备模型图r

rr  r
