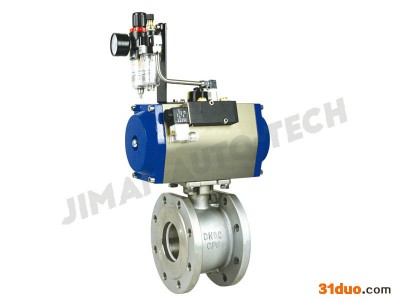

吉迈 D673H 气动对夹蝶阀气动硬密封蝶阀气动蝶阀气动阀

产品价格面议

产品品牌未填

最小起订≥1 件

供货总量998 件

发货期限自买家付款之日起天内发货

浏览次数746

更新日期2021-06-29 08:52

诚信档案

未注册

会员级别：未注册

所在地区：全国

在线客服：

二维码： 企业名称加二维码

企业名片

联系人：

【友情提示】：来电请说明在【生意多】-免费发布分类信息看到我们的，谢谢！

商品信息

基本参数

品牌：	未填
所在地：	浙江
起订：	≥1 件
供货总量：	998 件
有效期至：	长期有效

详细说明

D673H气动三偏心对夹蝶阀产品概述

气动三偏心对夹蝶阀，阀体采用了三偏心多层次金属密封结构，精密的阀板密封面经抛光处理后与三维偏心密封面有机结合，具有耐高低温、高压、允许介质中有微小颗粒、使用寿命长等特点。被广泛运用于、冶金、化工、石油、可燃气体、给排水等行业。
   ※?采用三偏心结构，阀板与阀座几乎没有摩擦
   ※?阀体密封面采用堆焊钻基硬质合金，具有耐摩擦得特点
   ※?阀板密封面为硬质层叠式金属片，具有金属硬密封和弹性密封的双重优点
   ※?密封不受介质高、低温的影响
   ※?四大系列连接方式可适用于所有的末端连接

D673H气动三偏心对夹蝶阀参数

空气驱动	压缩空气4-6bar(可带手轮)
公称通经	50～1200mm
公称压力	1.0～4.0Mpa
适用温度	-20～+600℃
连接方式	对夹
阀结构	偏心
阀体材质	316、304、碳钢
阀芯材质	316、304、碳钢
密封材质	PTFE、本体、合金
适用介质	气体、水及油类等
可选附件	限位开关、定位器、电磁阀、减压阀

D673H气动三偏心对夹蝶阀主要性能规范

公称通径DN(mm)		50-1200
公称压力PN(MPa)		1.0			1.6
公称压力PS(MPa)	强度试验	1.5			2.4
	密封试验	1.1			1.76
材料材料代号		C	P		R
主要零件	阀体	WCB	ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	蝶板	WCB	ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	阀杆	2Cr13	1Cr18Ni9Ti		0Cr18Ni12Mo2Ti
	密封圈	四氟、不锈钢
	填料	四氟柔性石墨
适用工况	适用介质	水、蒸汽、油品		硝酸类		醋酸类
	适用温度	-40℃～200℃(超该温度范围；订货时请注明)
执行器	型号	GTD/GTE系列、AT/SR系列、AW/AWS系列
	气源压力	0.4-0.7Mpa

D673H-(16、25)气动三偏心对夹蝶阀主要连接尺寸

公称通径 DN	外形尺寸					连接尺寸
	L	H	D673H			PN1.6MPa		PN2.5MPa
	L	H	H2	A2	B2	D1	Z-d	D1	Z-d
50	43	112	625	245	72	125	4-18	125	4-18
65	46	115	625	245	72	145	4-18	145	8-18
80	64	120	645	245	72	160	8-18	160	8-18
100	64	138	675	355	92	180	8-18	190	8-22
125	70	164	715	355	92	210	8-18	220	8-26
150	76	175	800	355	92	240	8-22	250	8-26
200	89	208	850	250	170	295	12-22	310	12-26
250	114	243	925	250	170	335	12-26	370	12-30
300	114	283	1035	450	220	410	12-26	430	16-30
350	127	310	1070	450	220	470	16-26	490	16-33
400	140	340	1190	450	220	525	16-30	550	16-36
450	152	380	1250	650	280	585	20-30	600	20-36
500	152	410	1295	650	280	650	20-33	660	20-36
600	178	470	1455	850	380	770	20-36	770	20-39
700	229	550	1585	850	380	840	24-36	875	24-42
800	241	640	1700	1250	380	950	24-39	990	24-48
900	241	710	1865	1250	380	1050	28-39	1090	28-48
1000	300	770	2015	1250	380	1170	28-42	1210	28-56
1200	360	890		1250	380	1390	32-48	1420	32-56
