1 范围 本 标 准 规 定 了 工 业 过 程 控 制 系 统 用 直 行 程 气 动 调 节 阀 (亦 称 控 制 阀 )的 产 品 分 类、基 本参数、技 术要求、试 验方法、检 验规程、标 志、包装 和贮存。 本 标 准 适 用 于 气 动 执 行 机 构 与 阀 组 成 的 各 类 直 行 程 气 动 调 节 阀 (以 下 简 称 调 节阀)。 本标准 中有关内容 也适用于独 立的气动执 行机构或阀 组件。 2 规范性 引用文件 下 列文 件中 的条 款 通过 本标 准 的引 用而 成为本标准的条 款。凡是注日期的引用文件， 其随后所有的修改单（不 包括勘误的内容 ）或修订版 均不适用于本标准，然而，鼓励根据本标准达 成 协议 的 各方 研究 是否可使用 文件的新版本。 凡 是不注日期 的引用文件 其新版本 适用于本标 准。 GB4216.5 16 巴 灰铸铁 管法兰尺寸 GB/T 4213 气动调 节阀 GB/T9113 整体钢 制管法兰 GB12221 法兰连 接金属阀门 结构长 度 GB/T15464 仪器仪 表包装通用 技术条件

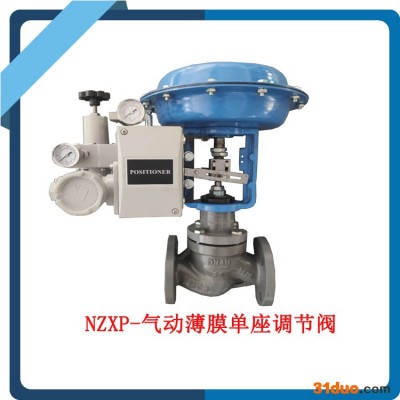

3 产品分 类 3.1 按调节 阀调节方式 分类 a) 调节型 b) 切断型 3.2 按调节 阀作用方式 分类 a) 气关式 b) 气开式 3.3 按调节 阀执行机构 型式分类 a) 气动薄 膜调节阀 b) 气动活 塞调节阀 注 1： 气 动 执 行 机 构 按 结 构 分 为 ： a) 气 动 薄 膜 式 执 行 机 构 b) 气 动 活 塞 式 执 行 机 构 3.4 公称通径 调节阀的公称通径应自下列数系中选取： 20，25，32，40，50，65，80，100，125，150， 200，250，300，350， 400。3.5 公称压 力 调节阀的公称压力自下列数值中选取： 1.6 MPa、4.0 MPa、6.3(6.4)MPa。 3.6 输入信 号范围 a) 调 节 阀 的 标 准 输 入 压 力 信 号 范 围 ： 20KPa~100KPa 、 40KPa~200KPa 、 80KPa~240KPa； b) 切断阀 气源压力** 大值：250KPa； c) 带 有电— 气 阀门 定位 器 的调 节阀 ，标 准输 入电 信 号范 围为 直 流 0~10mA、4 mA ~20mA。 3.7 气源 3.7.1 气源压 力的**大值 a) 气动薄 膜调节阀：500KPa； b) 气动活 塞调节阀：700KPa。 3.7.2 气源的 湿度 操作压 力下的气源 其露点应比 调节阀的工 作环境温度 至少低 10℃。 3.7.3 气源的 质量 a) 气源应 无明显的油 蒸汽、油和 其他液体； b) 气源应 无明显的腐 蚀性气体、 蒸汽和溶剂 ； c) 带 定 位 器 的 调 节 阀 气 源 中 所 含 固 体 微 粒 数 量 应 小 于 0.1g/m3， 且 微 粒 直 径 小 于 60um，含油 量应小于 10mg/m3。 3.8 正常工 作条件 a) 温度：-25℃ ~+55℃； b) 相对温 度：5%~99.9%。 3.9 信号接 管螺纹 气 动执 行机 构与 信 号传 送管 道 连接 的螺 纹尺 寸 为 M10×1 或 M16× 1.5，按 照用 户要求 也可以采用 其他型式或 尺寸。 3.10 连接端 型式和尺寸 a) 调节阀 连接端型式 为法兰式； b) 法兰尺 寸：铸铁法 兰按 GB4216.5 铸钢法 兰按 GB/T9113 法兰密 封面型式： PN10、PN16 突面 PN40、PN63 凹凸面 ，阀体为凹 面
