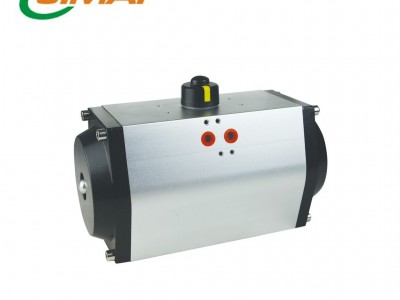

吉迈 GT气动执行器 双作用气动头

GTD110气动执行器详细说明

GTD110双作用气动执行器型号选择：
?使用双作用执行器，先确定阀门的扭矩，在正常使用条件下，推荐安全系数为15～20%。再根据阀门使用的流体介质增加安全值。对清洁、润滑介质增加20%安全值；水蒸气或非润滑液体介质增加25%安全值；对非润滑的浆料液体介质增加40%安全值；非润滑的干气介质增加60%安全值；非润滑的颗粒介质增加80%安全值。非润滑用气体输送的颗粒粉料介质增加100%安全值；?根据上计算的扭矩值及使用气源压力查找双作用执行器的扭矩表，就可得到准确GTD型号。
GTE110单作用(弹簧复位)气动执行器型号选择：

   使用单作用执行器，根据上述计算的扭矩值及使用气源压力，查找单作用扭矩表，先查得弹簧复位终点，再查气源工作压力终点，气源压力扭矩应该大于弹簧复位扭矩，可得到准确的GTE型号。?说明：GTE单气控型输出扭矩表中，弹簧复位“终点”扭矩即为关闭阀门的扭矩，弹簧复位“开始”扭矩即为打开阀门时的扭矩。相对应的气源压力开始的扭矩即关闭阀门状态的扭矩，气源压力终点扭矩即为打开阀门的扭矩。
GTD110气动执行器结构特点
?1)、挤压成型的铝合金缸体，经硬质氧化处理，表面质地坚硬，耐磨性强。
?2)、紧湊的双活塞齿轮、齿条式结构，啮合精确，传动平稳，安装位置对称，输出扭矩恒定。
?3)、活塞、齿条和输出轴的活动部位均安装F4导向环，实现低摩擦，长寿命，避免金属间的接触。
?4)、缸体、端盖、输出轴、弹簧、紧固件等均经防腐处理。
?5)、单气控型执行器的弹簧经预压后安装，可安全、方便的拆卸和组装。
?6)、GTD110气动执行器在全开和全关位置均可进行0度或90度正负5度的双向行程调节。
?7)、安装连接尺寸符合ISO5211、DIN3337和VD1/VDE3845以及NUMAR标准，确保GTD110动执行器间的互换性和方便安装电磁阀、限位开关等附件。
?8)、输出轴的安装连接孔有多种形状(四方孔、轴键孔、扁孔)供选择
?9)、外形美观而精巧，重量轻，具有防水密封结构。
?10)、有常温型、高温型、低温型。

GTD110双作用执行器输出力矩表

型号	输出气源压力(单位：bar)
	2	3	4	5	6	7	8
GTD110	74.5	111.7	149	186.2	223.5	260.5	298

GTE110单作用执行器输出力矩表

型号	弹 簧数 量	气源压力(bar)						弹  簧          复  位
		3		4		5
		开始	终点	开始	终点	开始	终点	开始	终点
GTE110	10			89	13	126.2	50.2	136	60
	12					114.2	18.2	168	72

GT110气动执行器通用选型表

气动执行器型号	硬密封球阀	软密封球阀	硬密封蝶阀	软密封蝶阀
GTD110	DN32-50	DN65-80	DN80-100	DN125-150
GTE110	DN25-32	DN40-50	DN65	DN80-125

以上选型仅为参考，定货时请提供具体参数：1：所配阀门类型(球阀、蝶阀)2：阀门密封形式(软密封、204硬密封)3：球阀为几通球阀(二通、L型三通、T型三通、四通球阀)4：球阀的球芯形状(V型、O型)5：介质压力6：是否配附件(电磁阀、空气过滤器、回讯器)。
