气动陶瓷双闸板阀WZ644TC 气动双闸板阀 气动陶瓷出料阀

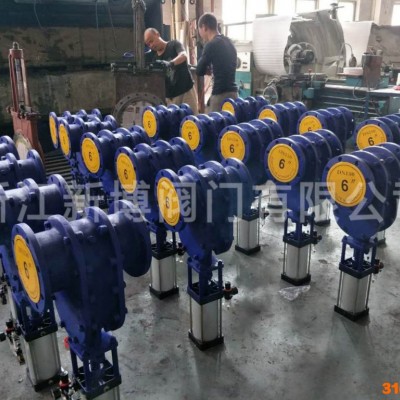

气动陶瓷双闸板阀 r

r 气动陶瓷双闸板阀主要适用于火电厂干灰系统灰、渣的透气平衡启闭之用，也适用于矿山、石灰厂、水泥厂等有磨损、腐蚀的粉尘介质的透气平衡启闭。本阀门具有密闭性能好，耐高温，耐磨性强，启闭灵活，无卡灰及积灰现象，使用寿命长等优点。 r

r r

r

r
• r PG耐磨陶瓷平衡阀产品主体采用铸钢、铸铁、耐磨陶瓷组合而成。 r
r
• r 使用温度≤250℃。 r
r
• r 执行机构公称压力为0.4～0.6Mpa，阀门公称压力为1Mpa。 r
r
• r 也可根据用户要求定制。 r
r

r气动双闸陶瓷平衡阀,气动双闸板阀的安装说明：
r欢迎您选用本公司产品。为了延长使用寿命，提高工作效益，本阀门在安装时尽量做到直立安装。在条件不允许的情况下要45度装。如倒装或水平装的情况下，必须延长空送时间，避免阀体积灰。 本阀门返回迅号采用进口电感磁性开关二线制，通过负载本迅号线可适应直流，交流均可。“安装迅号见图”
r气动双闸陶瓷平衡阀安装、使用要点
r 1、安装前应仔细阅读本说明、并核对阀门型号、通径及技术参数。
r 2、严禁装上阀门后施焊法兰，以免损坏阀门密封圈。管道自先预留的阀门安装距离应适当，法兰两边加垫片。
r3、两管道中心与阀门通径中心应保持同轴，法兰面应平整，不允许法兰面有较大的偏斜，以保证阀门的夹紧和正常工作。拧紧螺栓应做到均匀对称。
r

r
r r

r r

rr r r r r r

r r r r r r rrr r r r r r r r r r 气动双闸陶瓷平衡阀,气动双闸板阀外形尺寸、连接尺寸以及配制执行器型号表 r r r r rrr r r rrrrrrrrr r r rrrrrrrrr r r rrrrrrrrr r r rrrrrrrr r r 通径mm r 连接尺寸 r 外形尺寸及配制执行器(mm) r DN r D r D1 r d r b r Z-d r L r H r FQGA r 50 r 160 r 125 r 100 r 15 r 4-Ф18 r 235 r 470 r 80×70 r 65 r 180 r 145 r 118 r 15 r 4-Ф18 r 254 r 525 r 80×85 r 80 r 200 r 160 r 132 r 15 r 8-Ф18 r 254 r 578 r r r r

r
r r

r 气动双闸陶瓷平衡阀安装、使用要点
r1、安装前应仔细阅读本说明、并核对阀门型号、通径及技术参数。
r2、严禁装上阀门后施焊法兰，以免损坏阀门密封圈。管道自先预留的阀门安装距离应适当，法兰两边加垫片。
r3、两管道中心与阀门通径中心应保持同轴，法兰面应平整，不允许法兰面有较大的偏斜，以保证阀门的夹紧和正常工作。拧紧螺栓应做到均匀对称。 r

r 浙江新博阀门有限公司主要产品有刀型闸阀、浆液阀、插板阀、陶瓷阀门、闸门、不锈钢阀门、全焊接球阀、通风阀门、蝶阀等以及各种阀门。产品严格按照国标GB、美标API、德标DIN标准生产。本公司生产的刀型闸阀、浆液阀、插板阀能很好地解决在电力、石油、化工、造纸、城建、污水环保工程、冶金、水泥厂等行业所遇到的固体粉沫及浆类介质的耐磨损难题。 r
