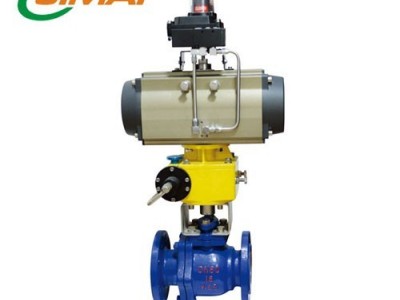

Q641F4气动衬氟球阀概述 气动衬氟球阀，由气动活塞式执行机构和O型衬氟球阀组成。
阀体内腔及碟板均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蚀性和密封性。
主要用于对生产过程中酸碱等强腐蚀介质的调节或切断。
■Q641F4气动衬氟球阀阀体
型 式：直通铸造球型阀
公称通径：15～300mm
公称压力：PN1.0、1.6Mpa
法兰标准：JB/T79.1-94、79.2-94等
材 料：ZG230-450衬F46
上阀盖：与阀体一起铸造
工作温度：-40～+150℃；
压盖型式：螺栓压紧式
填 料：聚四氟乙烯填料
■Q641F4气动衬氟球阀内组件
阀芯型式：球型阀芯
阀芯材料：2Cr13衬F46
流量特性：近似等百分比
额定行程：全开90°
■Q641F4气动衬氟球阀执行机构
型 式：AT/SR、AW/AWS、GTD/GTE双作用、单作用活塞式执行机构
供气压力：0.3～0.8Mpa
气源接口：G1/4〞、G1/8〞、G3/8〞、G1/2〞
环境温度：-30～+70℃
■Q641F4气动衬氟球阀作用型式
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)--失气时阀位保持(FL)
■Q641F4气动衬氟球阀附件
定位器(YT1000型)、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构
