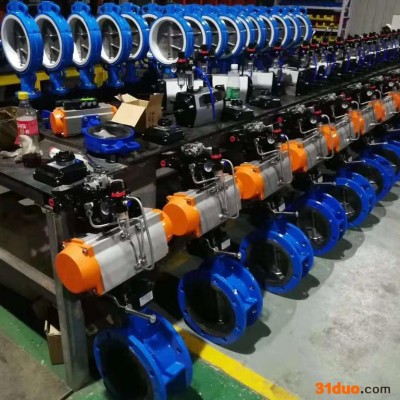

风机配套气动通风蝶阀、水处理设备配套电动蝶阀 气动蝶阀 防爆电动、气动蝶阀、球阀 鼓风机配套气动通风蝶阀

通风蝶阀的结构是使用中线蝶板和短结构钢板进行焊接而成的，所以它的内部没有连杆和螺栓等组件，在使用过程中也就不会产生一些组件问题，因此故障率很低。使用起来很方便。是一种可靠的阀门装置。而且因为它的密封系统采用的是金属封闭，虽然密封效果比不上弹性密封，但是使用寿命要比弹性密封长，而且具有耐高温的特性。所以在建材、电力、冶金等行业都有着广泛的应用。在温度不高于300度的介质输送管道中，都可以实现连接和关闭调节作用。这种蝶阀还可以根据客户的需要来特殊定制，十分的人性化。
??因为通风蝶阀的蝶板与阀体间的间隙很大，有足够的膨胀空间，所以在使用过程中它可以有效的防止因为温度变化带来的热胀冷缩的情况，也就不会产生蝶板卡死的现象了。常见的蝶阀有多种的驱动方式，有手动驱动的，也有电动驱动的和气动驱动的等等，选择的余地非常的大。因为材质的缘故，这种蝶阀还具备耐高温的特性，开关的时候也不会有摩擦，使用寿命极长。通风蝶阀是一种使用钢板焊接制作而成的的阀门，它具有尺寸小重量轻容易安装等特点，而且因为它的流动阻力小，流通量大，不会受到高温膨胀的影响。它的驱动力矩较小，开关非常的灵活，所以操作起来很方便。深受业内人士的喜爱。

外形尺寸

DN	法兰外径	螺栓分度圆	L	L1	L2	n-Фd	法兰厚度
300	405	370	120	716	220	8-12	10
350	455	420	140	786	240	8-14	10
400	505	470	140	924	270	12-18	10
450	570	530	160	999	295	12-18	10
500	620	580	160	1079	325	12-18	10
600	720	680	180	1140	380	16-18	12
700	820	780	180	1240	430	16-18	12
800	920	880	200	1350	490	16-18	12
900	1040	990	200	1450	540	16-18	14
1000	1140	1090	220	1550	590	20-18	14
1100	1240	1190	220	1800	640	20-18	14
1200	1340	1290	240	1900	690	20-18	14
1300	1440	1390	240	2020	760	20-18	16
1400	1540	1490	260	2120	810	24-18	16
1500	1640	1590	260	2220	860	24-18	16
1600	1740	1690	280	2390	980	24-18	16
1700	1840	1790	280	2590	1030	28-22	16
1800	1940	1890	300	2709	1096	28-22	16
1900	2040	1990	300	2826	1146	32-22	16
2000	2150	2090	320	2926	1196	32-26	16
2200	2360	2300	340	3126	1296	36-26	16
2400	2560	2500	360	3326	1396	36-26	18

安装说明

通风蝶阀的安装是至关重要的，因为安装的好坏直接关系到了机械以后使用，所以我们在安装通风蝶阀的时候一定要小心
??通风蝶阀结构采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。通风蝶阀内无连杆、螺栓等、工作可靠、使用寿命长。通风蝶阀是一种非密闭型蝶阀，广泛适用于建材、冶金、矿山、电力等生产过程种介质温度≤300℃公称压力为0.1Mpa的管道上，用以连通、启闭或调节介质量。
??通风蝶阀在管道中一般应当水平安装，应用于化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断的管道控制装置。
?

手动通风蝶阀

1.采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便
??2.内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响
??用途：通风蝶阀是一种非密闭型蝶阀，广泛适用于建材、冶金、矿山、电力等生产过程种介质温度≤800℃-公称压力为0.1Mpa的管道上，用以连通、启闭或调节介质量。
