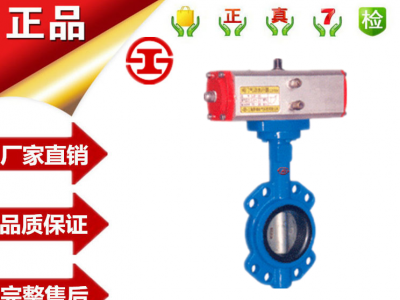

上海精工D671X气动对夹式软密封开关调节衬胶蝶阀气动双作用蝶阀

r r

rr
r

rr 产品特点 r

r
r1、采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
r2、密封副材料选用不锈钢和耐油橡胶配对，使用寿命长。
r3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
r4、蝶板采用框架结构，强度高，过流面积大，流阻小。
r5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
r6、具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
r7、结构独特，操作灵活，省力，方便。
r  rr 主要技术参数 r

r  rr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r 公称通经DN（mm) r	r 50～2000 r		r 50～1600 r
r 公称药理PN（MPa) r	r 0.6 r	r 1.0 r	r 1.6 r
r 密封试验(MPa) r	r 0.66 r	r 1.1 r	r 1.76 r
r 强度试验(MPa) r	r 0.9 r	r 1.5 r	r 2.4 r
r 适用温度 r	r 橡胶：-40℃～90℃氟橡胶：-20℃～200℃ r
r 适用介质 r	r 水、空气、天然气、油品及弱腐蚀性流体 r
r 泄漏率 r	r 符合GB/T13927-92标准 r
r 驱动方式 r	r 蜗轮传动、电动、气动、液动 r

r  rr
r  r

rr 执行标准 r

r  rr r r r r r r r r r r r r r r r r r r

r 制造标准 r	r GB/T122387-89 r
r 法兰标准 r	r GB9113-2000、GB17241.6-1998 r
r 结构长度标准 r	r GB12221-89 r
r 检验标准 r	r GB/T13927-92 r
