产品说明

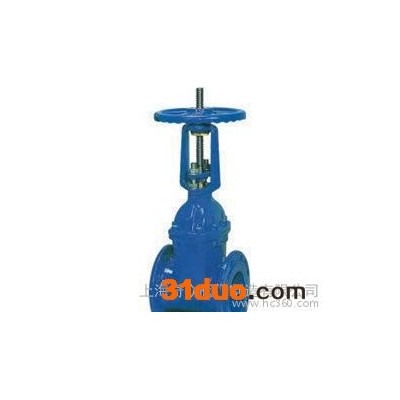

Z41X-10、Z41X-16Q 型明杆软密封闸阀：手动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为丁晴橡胶，公称压力 PN10，阀体材料为铸铁（Z41X-10）、球墨铸铁（Z41X-16Q）的软密封闸阀。
产品性能参数
Z41X-10、Z41X-16Q 型明杆软密封闸阀主要性能参数型号PN工作压力/MPa适用温度/℃适用介质
| Z41X-10 | 10 | 1.0 | ≤80 | 水 |
| Z41X-16Q | 16 | 1.6 | ≤80 | 水 |
返回页首
产品零部件材料
Z41X-10、Z41X-16Q 型明杆软密封闸阀零部件材料型号材料
阀体、阀盖阀杆衬胶闸板填料
| Z41X-10 | 灰铸铁 | 铬镍不锈钢 | 球墨铸铁（丁晴橡胶） | 丁晴橡胶 |
| Z41X-16Q | 球墨铸铁 | 铬镍不锈钢 | 球墨铸铁（丁晴橡胶） | 丁晴橡胶 |
返回页首
产品外形及结构尺寸
Z41X-10 型明杆软密封闸阀主要外形及结构尺寸（mm）DNLDD0D1bfz×Φd
| 50 | 178 | 165 | 125 | 99 | 20 | 3 | 4×Φ19 |
| 65 | 190 | 185 | 145 | 118 | 20 | 3 | 4×Φ19 |
| 80 | 203 | 200 | 160 | 132 | 22 | 3 | 8×Φ19 |
| 100 | 229 | 220 | 160 | 132 | 22 | 3 | 8×Φ19 |
| 125 | 254 | 250 | 210 | 184 | 26 | 3 | 8×Φ19 |
| 150 | 267 | 285 | 240 | 211 | 26 | 3 | 8×Φ23 |
| 200 | 229 | 340 | 295 | 266 | 26 | 3 | 8×Φ23 |
| 250 | 330 | 395 | 350 | 319 | 28 | 4 | 12×Φ23 |
| 300 | 356 | 445 | 400 | 370 | 28 | 4 | 12×Φ23 |
| 350 | 381 | 505 | 460 | 429 | 30 | 4 | 16×Φ23 |
| 400 | 406 | 565 | 515 | 480 | 32 | 4 | 16×Φ28 |
| 450 | 432 | 615 | 565 | 530 | 32 | 4 | 20×Φ28 |
| 500 | 457 | 670 | 620 | 582 | 34 | 4 | 20×Φ28 |
| 600 | 508 | 780 | 725 | 682 | 36 | 5 | 20×Φ31 |
返回页首
Z41X-16Q 型明杆软密封闸阀主要外形及结构尺寸（mm）DNLDD0D1bfz×Φd
| 50 | 178 | 165 | 125 | 99 | 19 | 3 | 4×Φ19 |
| 65 | 190 | 185 | 145 | 118 | 19 | 3 | 4×Φ19 |
| 80 | 203 | 200 | 160 | 132 | 19 | 3 | 8×Φ19 |
| 100 | 229 | 220 | 180 | 156 | 19 | 3 | 8×Φ19 |
| 125 | 254 | 250 | 210 | 184 | 19 | 3 | 8×Φ19 |
| 150 | 267 | 285 | 240 | 211 | 19 | 3 | 8×Φ23 |
| 200 | 229 | 340 | 295 | 266 | 20 | 3 | 12×Φ23 |
| 250 | 330 | 405 | 355 | 319 | 22 | 3 | 12×Φ28 |
| 300 | 356 | 460 | 410 | 370 | 24.5 | 4 | 12×Φ28 |
| 350 | 381 | 520 | 470 | 429 | 26.5 | 4 | 16×Φ28 |
| 400 | 406 | 580 | 525 | 480 | 28 | 4 | 16×Φ31 |
| 450 | 432 | 640 | 585 | 548 | 30 | 4 | 20×Φ31 |
| 500 | 457 | 715 | 650 | 609 | 31.5 | 4 | 20×Φ34 |
| 600 | 508 | 840 | 770 | 720 | 36 | 5 | 20×Φ37 |
