产品说明

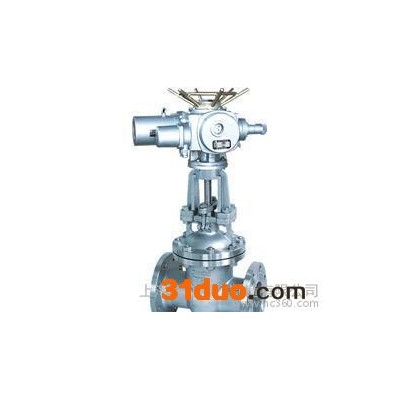

Z941H、Z941Y、Z941W 型 PN16~PN63 电动楔式闸阀：电动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为合金钢（Z941H-16C~63 Z941Y-16C~63 Z941Y-16P~63P Z941Y-16R~63R Z941Y-16I~63I）、铬镍钛不锈钢（Z941W-16P~63P）、铬镍钼钛不锈钢（Z941W-16R~63R）、铬钼钢（Z941W-16I~63I），公称压力 PN16~PN63，阀体材料为碳素钢（Z941H-16C~63 Z941Y-16C~63）、铬镍钛不锈钢（Z941Y-16P~63P Z941W-16P~63P）、铬镍钼钛不锈钢（Z941Y-16R~63R Z941W-16R~63R）、铬钼合金钢（Z941Y-16I~63I Z941W-16I~63I）的闸阀。

产品性能参数

型号PN工作压力/MPa适用温度/℃适用介质

Z941H、Z941Y、Z941W 型 PN16~PN63 电动楔式闸阀主要性能参数

Z941H-16C~63	16~63	1.6~6.3	≤425	水、蒸汽、油品
Z941Y-16C~63
Z941Y-16P~63P			≤150	弱腐蚀性介质
Z941Y-16R~63R
Z941Y-16I~63I			≤550	蒸汽、油品
Z941Y-16P~63P			≤150	弱腐蚀性介质
Z941W-16R~63R			≤200	醋酸类
Z941W-16I~63I			≤550	油品、蒸汽
Z941W-16P~63P			≤150	弱腐蚀性介质

返回页首

产品零部件材料

型号材料阀体、阀盖、闸板阀杆密封面填料

Z941H、Z941Y、Z941W 型 PN16~PN63 电动楔式闸阀零部件材料

Z941H-16C~63	碳素钢	铬不锈钢	堆焊铁基合金	石棉石墨或柔性石墨
Z941Y-16C~63			堆焊硬质合金
Z941Y-16P~63P	铬镍钛不锈钢	铬镍钛不锈钢	堆焊硬质合金	聚四氟乙烯
Z941Y-16R~63R	铬镍钼钛不锈钢	铬镍钼钛不锈钢
Z941Y-16I~63I	铬钼合金钢		堆焊硬质合金
Z941Y-16P~63P	铬镍钛不锈钢			聚四氟乙烯
Z941W-16R~63R	铬镍钼钛不锈钢		本体	石棉石墨或柔性石墨
Z941W-16I~63I	铬钼钢	耐热钢或不锈钢
Z941W-16P~63P	铬镍钛不锈钢

返回页首

产品外形及结构尺寸

DNLDD1D2bz×ΦdH重量/kg

Z941H、Z941Y、Z941W 型 PN16 电动楔式闸阀主要外形及结构尺寸（mm）

50	250	160	125	100	16	4×Φ18	615	50
65	265	180	145	120	18	4×Φ18	630	53
80	280	195	160	135	18	8×Φ18	710	63
100	300	215	180	155	20	8×Φ18	740	83
125	325	245	210	185	22	8×Φ18	820	128
150	350	280	240	210	24	8×Φ23	907	174
200	400	335	295	265	26	12×Φ23	1100	310
250	450	405	355	320	30	12×Φ25	1200	455
300	500	460	410	375	30	12×Φ25	1540	560
350	550	520	470	435	34	16×Φ25	1700	885
400	600	580	525	485	36	16×Φ30	1933	1120
450	650	640	585	545	40	20×Φ30	2160	1330
500	700	705	650	608	44	20×Φ34	2240	1516

返回页首

DNLDD1D2bz×ΦdH重量/kg

Z941H、Z941Y、Z941W 型 PN25 电动楔式闸阀主要外形及结构尺寸（mm）

50	250	160	125	100	20	4×Φ18	615	50
65	265	180	145	120	22	4×Φ18	630	53
80	280	195	160	135	22	4×Φ18	710	63
100	300	230	190	160	24	8×Φ23	740	149
125	325	270	220	188	28	8×Φ25	820	192
150	350	300	250	218	30	8×Φ25	907	216
200	400	360	310	278	34	12×Φ25	1100	286
250	450	425	370	332	36	12×Φ30	1200	366
300	500	485	430	390	40	16×Φ30	1540	660
350	550	550	490	448	44	16×Φ34	1700	770
400	600	610	550	505	48	16×Φ34	1933	990

返回页首

DNLDD1D2bz×ΦdH重量/kg

Z941H、Z941Y、Z941W 型 PN40 电动楔式闸阀主要外形及结构尺寸（mm）

50	250	160	125	100	20	4×Φ18	616	49
65	280	180	145	120	22	8×Φ18	630	65
80	310	195	160	135	22	8×Φ18	690	140
100	350	230	190	160	24	8×Φ23	803	160
125	400	270	220	188	28	8×Φ25	910	213
150	450	300	250	218	30	8×Φ25	985	239
200	550	375	320	282	38	12×Φ30	1132	356
250	650	445	385	245	42	12×Φ34	1331	517
300	750	510	450	408	46	16×Φ34	1470	825
350	850	570	510	465	52	16×Φ34	1740	1029
400	950	655	585	535	58	16×Φ41	1859	1433
500	1150	755	670	612	62	20×Φ48	2450	2130

返回页首

DNLDD1D2bz×ΦdH重量/kg

Z941H、Z941Y、Z941W 型 PN63 电动楔式闸阀主要外形及结构尺寸（mm）

50	250	175	135	105	26	4×Φ23	616	49
65	280	200	160	130	28	8×Φ23	630	65
80	310	210	170	140	30	8×Φ23	695	140
100	350	250	200	168	30	8×Φ25	791	160
125	400	295	240	202	36	8×Φ30	868	200
150	450	340	280	240	38	8×Φ34	995	301
200	550	405	345	300	44	12×Φ34	1192	480
250	650	470	400	352	48	12×Φ41	1403	698
300	750	530	460	412	54	16×Φ41	1707	761
350	850	595	525	475	60	16×Φ41	2084	1135
400	950	670	585	525	66	16×Φ48	2238	1948
500	1150	800	705	640	70	20×Φ54	2610	2855
