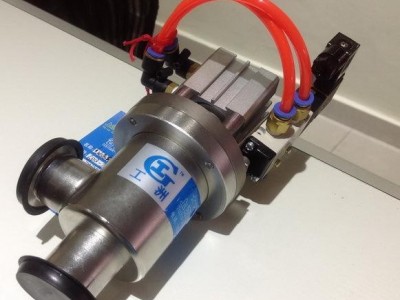

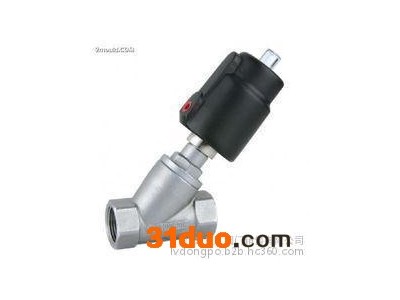

上海良工阀门气动丝口,焊接,法兰角座阀DN15-DN80 气动角座阀广东良工阀门

r
r

rr r

rr 规格说明： r

rr r 阀体材料：不锈钢s.s316/s.s304黄铜r r r 执行器材料：合金铝/s.s304不锈钢r r r 阀盘密封：PTFE/FPMr r r 阀杆密封：PTFE/FPMr r r 活塞密封：FPM/NBRr r r 技术参数r r r 接口尺寸：DN10-DN65r r r 螺纹：3/8"-21/2"r r r 适用介质：水、中性气体或液体，酒精，油，有机溶剂，水蒸气，弱酸或弱碱溶液。r r r 介质温度： PTFE: -10℃- +200℃ FPM: -10℃- +100℃r r r 粘度：Max 600 mm2/s 顺流安装/逆流安装r r r 控制介质：空气/中性气体r r r 控制压力范围：0.3-O.8MPar r r 工作压力：0-1.6MPa
r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r Outline Dimension(mm)r
r DNr	r *r	r Lr	r Cr	r Sr	r Hr	r Dr	r 执行器r
r 15r	r 14x4r	r 172r	r 95r	r 16r	r 170r	r 51r	r 40r
r 20r	r 14x4r	r 182r	r 105r	r 16r	r 185r	r 62r	r 50r
r 25r	r 14x4r	r 196r	r 115r	r 18r	r 195r	r 62r	r 50r
r 32r	r 16x4r	r 228r	r 135r	r 18r	r 235r	r 76r	r 63r
r 40r	r 18x4r	r 228r	r 145r	r 20r	r 250r	r 92r	r 80r
r 50r	r 18x4r	r 250r	r 160r	r 22r	r 265r	r 92r	r 80r
r 65r	r 20x4r	r 295r	r 180r	r 24r	r 305r	r 117r	r 100r
r 80r	r 20x4r	r 320r	r 195r	r 24r	r 365r	r 140r	r 125r

r
r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r 部分列表r
r 2.1螺栓r	r 3.1阀体r	r 4.1弹簧r
r 2.2孔板密封件r	r 3.2密封环r	r 4.2活塞r
r 2.3密封盘r	r 3.3螺纹连接件r	r 4.3O型圈r
r 2.4阀盘r	r 3.4汽缸r	r 4.4阀盖r
r 2.5阀杆r	r 3.5观察窗r	r 4.5O型圈r
r 2.6V型填料r	r	r 4.6档圈r
r 2.7弹簧r	r	r r
