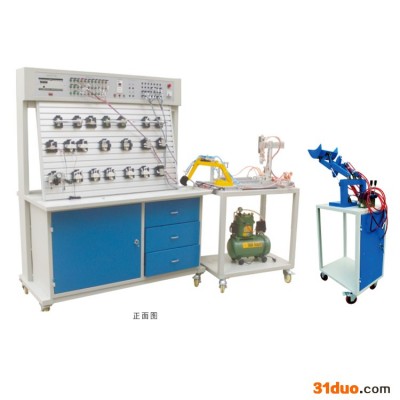

QD-X型高标准气动综合实训系统 概述：
该实验台是根据《液压气动传动技术与实训》、《气动控制技术》等通用**设计而成，集可编程控制器和工业气动元件、执行模块为一体，除可进行常规的气动基本控制回路实验外，还可以进行模拟气动控制技术应用实验、气动技术课程设计。采用PLC控制方式，可从学习简单的PLC指导编程、梯形图编程，深入到PLC控制的应用，可与计算机通讯、在线调试等实验功能，能结合气动技术和电气PLC控制技术，适用电工、机电一体化等专业实训考核。 一、主要特点： 1.模块化的结构设计搭建实验简单、方便，各气动元件成独立模块，配有方便安装的底板，实验时可以随意在通用铝合金型材板上组建各种实验回路，操件简单快捷。 2.快速可靠的连接接头，拆卸简便省时。 3.采用标准的工业气动元件，性能可靠、安全。 4.低噪音的工作泵站，提供一个安静的实验环境（噪声<60）。 二、实验项目： ①PLC控制回路实验: 1.单作用气缸的换向回路 2.双作用气缸的换向回路 3.一次压力控制回路 4.二次压力控制回路 5.高低压切换回路 6.双作用气缸的双向调速回路（进口调节、出口调节） 7.速度换接回路 8.缓冲回路 9.互锁回路 10.过载保护回路 11.位置控制式单往复回路 12.压力控制式单往复回路 13.时间控制式单往复回路 14.单双作用缸连续往复动作回路 15.采用节流阀的同步回路 16.三缸连动回路 17.计数回路 18.延时回路 19.逻辑阀的应用回路（或逻辑） 20.双手操作回路 ②继电器控制回路 汽缸缓冲回路 汽缸给进系统 双缸动作回路 ③ 可编程序控制器（PLC）电气控制实验，机-电-气一体化控制实验： ⑴ PLC指令编程、梯形图编程学习 ⑵ PLC编程软件的学习与使用 ⑶ PLC与计算机的通讯、在线调试 ⑷ PLC与气动相结合的控制实验 ⑸PLC指令编程实训 ④学生自行设计、组装和扩展各种传统及创新回路实验 三、实验台组成： 实验台由实验台架、工作泵站、气动元件、电气控制单元等几部分组成。 1.实验台架：实验台架由铁制主体、铝合金操作面板等构成 工作台尺寸：长×宽×高＝1500mm×650mm×1700mm (其包装重量约300kg) 2.工作泵站： 气泵输入电压：AC 220V/50Hz 电机（双头）功率：250W 额定输出压力：0.8Mpa 气泵容积：20L 工作噪声：< 60分贝 3.气动元件： 以JELPC气动元件为主，配置详见附件。 气动元件均配有铝合金过渡底板（工程塑料），可方便、随意地将元件安放在实验面板（面板带“Ｔ”沟槽形式的铝合金型材结构）上。回路搭接采用快换接头，拆接方便快捷。 4.电气控制单元： ??可编程序控制器(PLC)；采用OMRONCMP1A-20CDR-A, I/O口20点；继电器输出形式。 电源电压：AC 220V/50Hz 5、创新模块： 1）、挖掘机机构 2）、小型物流搬动站 3）、机械手机构
