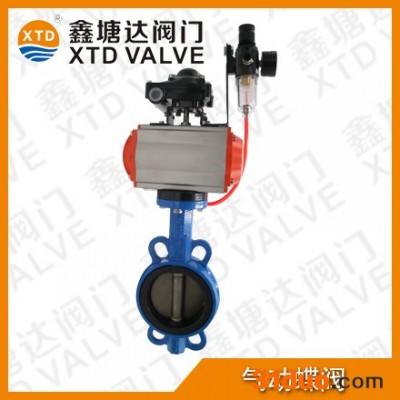

气动蝶阀是由气动执行器和蝶阀组成。气动蝶阀是用随阀杆转动的圆形蝶板做启闭性，以实现启用动作的气动阀门，主要做截断阀使用，亦可设计成具有调节或段阀兼调节的功能，目前蝶阀在低压大中口径管道上的使用越来越多。气动蝶阀分类：不锈钢气动蝶阀，硬密封气动蝶阀，软密封气动蝶阀，碳钢气动蝶阀。气动蝶阀的主要优点，结构简单，体积小重量轻，造价低，气动蝶阀该特点尤其显著，安装在高空暗道，经过二位五通电磁阀控制操作方便，也可调节流量介质。
- 中文名
- 气动蝶阀
- 外文名
- Pneumatic butterfly valve
- 应用领域
- 食品、化工、石油、电力等
- 阀体材料
- 灰铸铁、球墨铸铁、碳钢、不锈钢
- 适用温度
- -20℃～100℃
- 回转角度
- 90°±3°
- 控制方式
- 气动、蜗轮、电动、电液联动
- 气动附件
- 电磁阀、空气过滤器、定位器
- 功能用途
- 开关切断、比例调节、紧急切断
- 适用介质
- 水泥、粉尘、废渣等介质
- 阀板材质
- QT450,WCB,304,316,2507,1.4529
- 公称通径
- DN40-DN1200mm
特点
1、小巧轻便，容易拆装及维修，并可在任意位置安装。 气动蝶阀(15张) 2、结构简单、紧凑，操作扭矩小，90°回转开启迅速。 3、流量特性趋直线，调节性能好。 4、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。 5、蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5万次以上仍保持零泄漏。 6、密封件可更换，且密封可靠达到双向密封。 7、蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。 8、该阀可设计成法兰连接和对夹连接。 9、驱动方式可选择手动、电动或气动。
