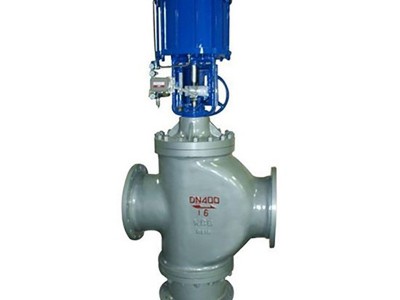

ZMAX气动大口径三通分流调节阀气动大口径三通分流调节阀 气动薄膜三通分流调节阀 DN25-400

我们一直坚信有稳定的质量才是未来发展的道路，我们以成熟的产品，创造一体化的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多ZMAX气动大口径三通分流调节阀 相关产品信息，请咨询上海奇众阀门产品分类→奇众品牌为你创造更多价值！



ZMAX气动大口径三通分流调节阀采用双阀芯上下导向结构，配用多弹簧执行机构，阀体为四通结构，即一进二出（分流型），二 进一出（合流型），从而达到流体混合升温或降温作用，或流体不等呈分流，满足不同工况的使用要求。该阀体具有结构紧凑、里呈轻、动作灵敏、压降损失小、允许压新式高、阀容呈大、流呈特性准确和维护方便等优点，可用于各种不同的的工作条件，特别适用于石油工业热交换器的温度控制系统和其他各行业的自动化控制。
该阀有合（分）流普通型、合（分）流高温型等多种型式。产品公称 压力等级有户PN1.6、4.0、6.4；阀体公称通径范围DN25~400；泄 漏等级有II级、IV级；流呈特性为直线和等百分比。多种品种规格可供选择。

ZMAX气动大口径三通分流调节阀主要技术参数

公称通径	25	32	40	50	65	80	100	125	150	200	250	300	350	400
阀座通径mm	25	32	40	50	65	80	100	125	150	200	250	300	350	400
额定KV	8.5	13	21	34	53	85	135	210	340	535	800	1280	1960	2560
公称压力（MPa）	1.6、2.5、4.0、6.4
行程（mm）	16		25		40			60			100		130
薄膜有效面积Ae （cm2）	280		350		560			900			1400		活塞式
信号范围KPa	20-100、40-200、80-240
气源压力MPa	0.1-0.4												0.4-0.7
固有流量特性	线性、等百分比、快开
固有可调比	30:1
泄漏等级	III、IV
法兰尺寸	符合JB/79.(2)_94、HG20592_97、GB、ANSI、JIB、DIN等标准
阀体材质	WCB、304、316、WC6、钛、镍、哈氏合金、Monel等
阀芯材质	304、316、420、钛、镍、哈氏合金、Monel等
工作温度℃	-40~+230℃（常温）、+230~+450℃（中温）、+450~+560℃（高温）、-40~-196℃（低温）
系列类型	常温型、中温型、低温型。波纹管密封型、夹套保温型、调节切断型

ZMAX气动大口径三通分流调节阀主要性能指标

序号	项目		性能指标
			不带	带
1	基本误差（%）		±5	±1
2	回差<（%）		3	1
3	四区<（%）		3	0.4
4	始终点偏差<（%）	始点（%）	±5	±1
		终点（%）	±2.5
5	额定行程偏差<（%）		±2.5
6	允许泄漏量（1/h）		10-3 * 阀额定容量
7	额定流量系数偏差<（%）		±10
8	固有流量特性		符合IEC534-1和GB/T4213-92中规定的斜率偏差要求

上海奇众阀门订货须知： 我们可以为您提供专业的解决方案，包括设计、定做、成套、运行等服务。我们一直致力于阀门行业产品的质量和技术，为您提供详细的阀门知识、完善的服务、成熟的技术顾问，如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供的服务。若已经由设计单位选定我公司的ZMAX气动大口径三通分流调节阀产品，请您根据ZMAX气动大口径三通分流调节阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。
