引言TU： TU系列的热力膨胀阀用于全封闭系统中。TU阀采用不锈钢制作，特别适用于食品工业。
TU阀可用于各种制冷系统中，特别是：
－ 传统的制冷系统
－ 热泵系统
－ 空调单元
－ 制冷设备
－ 液体冷却器
－ 制冰机
－ 汽车制冷系统
所有的阀可提供单个包装和工业包装供货。TUB/TUBE的过热度可调，标准型号是角通阀。TUC/TUCE的过热度不可调r其它于TUB相同。TUB/TUBE和TUC/TUCE都可提供直通型阀。所有的直通型阀以及TUC阀只有在有需求时才生产，r因此该样本中不作注释。r特点：双金属连接 、制冷剂R22、R134a、R404A、R507、R407c、R410A
工质为R22时的名义冷量为0.6～16kW(0.17～4.5TR)
调节稳定、双向流应用(流口从0到8)、结构紧凑、尺寸小，重量轻、r不锈钢材质，强密封性，钎焊连接
－ 高连接强度
－ 高防腐性
－ 毛细管高强度，防振动
激光焊接，不锈钢感温膜片
－ **佳调节能力
－ 膜片寿命长
－ 耐压强度高
不锈钢双接触感温包
－ 安装方便快捷
－ 温包与管路传热性能良好
TUB/TUBE的过热度可调
TUC/TUCE的过热度不可调
高效的过滤污垢的能力
自清洗功能

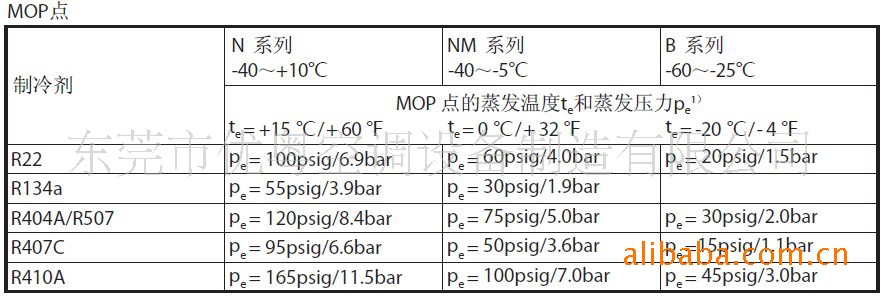

带MOP功能
r标准型号N系列:-40～+10℃，不带MOP
静态过热度(SS):
R22、R134a、R404A、R407c、R410A=5K、
R507=6.4K
毛细管长度:0.8m
连接:
进口:阀芯0～6 ¼in.或6mm
阀芯7～9 3⁄8in.或10mm
出口: ½in.或12mm
特殊型号除了标准型号，TUB/TUBE和TUC/TUCE也可提供以
下特殊型号。
直通型
N系列 -40～+10℃ MOP 15℃
NM系列 -40～-5℃ MOP 0℃
B系列 -60～-25℃
B系列 -60～-25℃ MOP-20℃
静态过热度(SS):
2K，3K，4K，6K
毛细管长度:1.5m
泻流量：15％
连接:
进口: 阀芯0～6 3⁄8in.或10mm
阀芯7～9 ¼in.或6mm
直通型 ½in.或12mm
出口: 3⁄8in.或10mm
直通型 5⁄8in.或16mm
制冷量，流口型号:
除了标准型号外，R134a、R404A和R507均可
提供流口编号为0的阀。r技术参数**大温包温度:100℃
**大阀体温度:120℃
瞬时**大值:150℃
允许工作压力(不包括R410A):PB=34bar
**大工作压力，R410A: PB=42.5bar
**大试验压力(不包括R410A):p’=34bar
**大试验压力，R410A: p’=47bar
TUB的过热度，参考右边“过热度”图。
SS=静态过热度
OS=开启过热度
SH=SS+OS=总过热度
Qnom=名义制冷量
Qmax=**大负荷

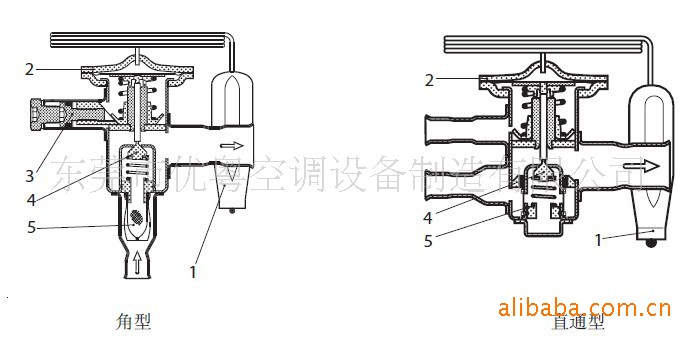

静态过热度可以通过调整杆3调整(TUB)。
TUC的静态过热度不可以调整。对不带MOP的阀，
标准的静态过热度为5K；对带MOP的阀，为4K。
开启过热度OS为4K，是阀从开始打开到达到名义制
冷量Qnom时的过热度。
例如:
SS=5K，OS=4K
SH=9K
双向流功能
当流体反向流动时，名义制冷量至少会减小15％。
流口编号为9的TUBE,TUB和所有带MOP功能的阀不
能用于双向流操作。r带MOP阀使用带MOP的阀时，为避免充注物转移，
感温包的温度必须低于热力元件的温度。r
