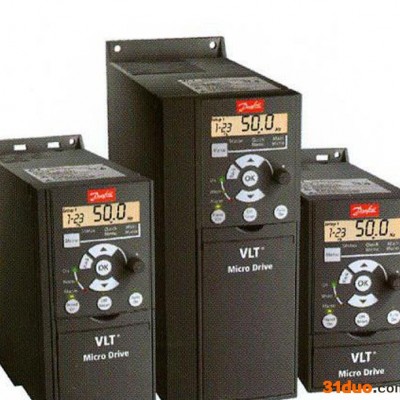

VLT® Micro Drive FC 51VLT® Micro Drive FC 51是一种通用变频器，可以控制功率高达 22 kW 的交流电动机。 它是一种**可
靠的小型变频器。 符合 RoHS 标准 VLT® Micro Drive 是按照环保要求生产的，符合 RoHS 指令。
适用于以下领域的**产品：工业应用HVAC 应用OEM
功能和优点产品范围
1 x 200 240 V AC 0.18 2.2 kW
3 x 200 240 V AC 0.25 3.7 kW
3 x 380 480 V AC 0.37 22 kWVLT® Micro Drive 是一款真正的的 VLT® 变频器，它具有**的可靠性、易于用户使用、功能集中
、易于调试。 终端号的命名方式与 VLT® 系列中其他产品终端号的命名方式相同。
VLT® Micro Drive 不仅尺寸紧凑、易于调试，而且完全能在复杂的应用环境中使用。 大约 100 个参数
供您进行适当的设置，以优化能效和运行。有涂层 PCB 标准
可抵御恶劣环境并排安装，真正节省空间
紧凑的书本型设计允许真正的并排安装，而不会降低额定值。**小的尘土渗透率
VLT® Micro Drive 中的强制通风避开了电子元件。 印刷电路板在变频器内部受到良好保护。内置射频干扰滤波器
内置射频干扰滤波器可限制电动机电缆产生的无线电干扰，允许使用长达 15 米的电动机电缆（屏蔽型）
。 符合欧盟标准内置制动功能
利用内置的直流和交流制动功能，VLT® Micro Drive 可以将应用中产生的动能转化为制动功率，从而使
电动机减速。 制动斩波器内置在功率 1.5 kW 以上的变频器中。
附件主电源（L1, L2, L3）：
供电电压
1 x 200 240 V ±10%, 3 x 200 240 V
±10%
3 x 380 480 V ±10%输出数据（U, V, W）：
输出电压。
电源电压的 0 - **
输出频率
0 200 Hz（VVC+ 模式）、0 400 Hz（U/f 模式）
输出切换
无限制
加减速时间
0.05 3600 秒数字输入：
可编程输入
5
逻辑
PNP 或 NPN
电压水平
0 24 V脉冲输入：
可编程输入
1*
电压水平
直流 0 - 24 V（PNP 正极逻辑）
脉冲输入频率
20 5000 Hz
* 其中一个数字输入可用于脉冲输入。模拟输入：
模拟输入
2
模式
1 电流/1 电压或电流
电压水平
0 10 V（可调节）
电流水平
0/4 20 mA（可调节）模拟输出：
可编程模拟输出
1
模拟输出的电流范围
0/4 20 mA继电器输出：
可编程继电器输出
1（240 VAC, 2 A）
认证：
CE, C-tick, U现场总线通讯：
FC 协议
Modbus RTU订货代码 型号 描述
132F0001 FC-051PK18S2E20H3X 0.18KW/1.2A
132F0002 FC-051PK37S2E20H3X 0.37KW/2.2A
132F0003 FC-051PK75S2E20H3X 0.75KW/4.2A
132F0005 FC-051P1K5S2E20H3B 1.5KW/6.8A
132F0007 FC-051P2K2S2E20H3B 2.2KW/9.6A
132F0008 FC-051PK25T2E20H3X 0.25KW/1.5A
132F0009 FC-051PK37T2E20H3X 0.37KW/2.2A
132F0010 FC-051PK75T2E20H3X 0.75KW/4.2A
132F0012 FC-051P1K5T2E20H3B 1.5KW/6.8A
132F0014 FC-051P2K2T2E20H3B 2.2KW/9.6A
132F0016 FC-051P3K7T2E20H3B 3.7KW/15.2A
132F0017 FC-051PK37T4E20H3X 0.37KW/1.2A
132F0018 FC-051PK75T4E20H3X 0.75KW/2.2A
132F0020 FC-051P1K5T4E20H3B 1.5KW/3.7A
132F0022 FC-051P2K2T4E20H3B 2.2KW/5.3A
132F0024 FC-051P3K0T4E20H3B 3KW/7.2A
132F0026 FC-051P4K0T4E20H3B 4KW/9A
132F0028 FC-051P5K5T4E20H3B 5.5KW/12A
132F0030 FC-051P7K5T4E20H3B 7.5KW/15.5A
132F0058 FC-051P11KT4E20H3B 11KW/23A
132F0059 FC-051P15KT4E20H3B 15KW/31A
