产品简介：

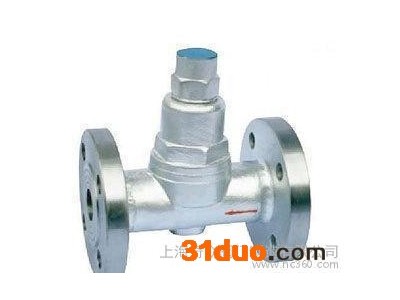

CS47H可调双金属片温度调整型蒸汽疏水阀是热静力型疏水阀中结构**坚固的疏水阀。它的优点是：不怕水击，耐高压，体积小，重量轻，不怕冻，能自动排空气，任意位置都可安装；背压率大于 80% 。
该疏水阀适用于蒸汽管主管道、管网伴热、仪表伴热、生活采暖和允许存有高温凝结水的加热设备疏水，使用范围很广。

特 点
1.可调整凝结水的排放温度，有效地利用凝结水的显热。
2.阀前始终有凝结水，形成水封，无蒸汽泄漏。
3.可任意角度安装，并随时可调整排水温度。
4.抗水击，排气性能优良。
5.球面关闭方式，使用寿命长

工作原理
双金属片式疏水阀是由双金属片感温元件带动阀心进行开关阀门。当装置刚起动时，管道出现低温冷凝水，双金属片是平展的，阀芯在弹簧的弹力下处于开启位置。当冷凝水温度渐渐升高，双金属片感温元件开始弯曲变形，并把阀心推向关闭位置。在冷凝水达到饱和温度之前，疏水阀完全关闭。阀前始终存有高温凝结水，无蒸汽泄漏，节能效果好。

型号规格外型尺寸 ：

产品型号	通径 (mm)	连接方式	工作压力  范围  (Mpa)	**高充许  温度(℃）	阀体材料	外型尺寸
						L	H1	H2	W
LTB6 (CS17H-16C)	15-25	螺纹	0.01-1.6	220	WBC  A105	95	111	23	60
LTB6F  CS47H-16C	15	法兰	0.01-1.6	220	WBC  A105	150	111	23	60
	20	法兰	0.01-1.6	220	WBC  A105	160	111	23	60
	25	法兰	0.01-1.6	220	WBC  A105	160	111	26	60
	32	法兰	0.01-1.6	220	WBC  A105	210	118	27	61
	40	法兰	0.01-1.6	220	WBC  A105	230	123	30	66
	50	法兰	0.01-1.6	220	WBC  A105	230	123	30	66
(LTB6W)  CS67H-16C	15	承插焊	0.01-1.6	220	WBC  A105	95	106	35	58
	20	承插焊	0.01-1.6	220	WBC  A105	95	106	35	58
	25	承插焊	0.01-1.6	220	WBC  A105	95	106	35	58
(TB11)  CS17H-16C	15	螺纹	0.01-1.6	220	WBC  A105	95	106	35	58
	20	螺纹	0.01-1.6	220	WBC  A105	95	106	35	58
	25	螺纹	0.01-1.6	220	WBC  A105	95	106	35	58
(TB11F)  CS47H-16C	15	法兰	0.01-1.6	220	WBC  A105	150	111	23	60
	20	法兰	0.01-1.6	220	WBC  A105	160	111	23	60
	25	法兰	0.01-1.6	220	WBC  A105	160	111	26	60
	32	法兰	0.01-1.6	220	WBC  A105	210	118	27	61
	40	法兰	0.01-1.6	220	WBC  A105	230	123	30	66
	50	法兰	0.01-1.6	220	WBC  A105	230	123	30	66
LTB3  CS17H-16C	15	螺纹	0.1-1.6	350	WBC  A105	85	80	23	54
	20	螺纹	0.1-1.6	350	WBC  A105	85	80	23	54
	25	螺纹	0.1-1.6	350	WBC  A105	85	80	23	54
LTB3F  CS17H-16C	15	法兰	0.1-1.6	350	WBC  A105	150	80	23	54
	20	法兰	0.1-1.6	350	WBC  A105	15.	80	23	54
	25	法兰	0.1-1.6	350	WBC  A105	160	80	23	54
LTB3W  CS17H-16C	15	承插焊	0.1-1.6	350	WBC  A105	85	80	23	54
	20	承插焊	0.1-1.6	350	WBC  A105	85	80	23	54
	25	承插焊	0.1-1.6	350	WBC  A105	85	80	23	54
LTB5 CS67H-16C	15-25	螺纹	0.01-1.6	350	WBC  A105	85	90	20	62
LTB5F CS17H-16	15-20 25	法兰	0.01-1.6	350	WBC  A105	150 160	80	23	54
(LTB5W)  CS67H-16C	15-25	承插焊	0.01-1.6	350	WBC  A105	85	80	23	54
