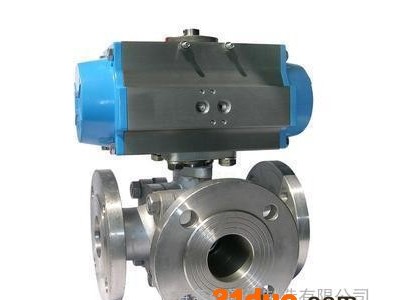

Q644F，Q645F三通气动球阀： 一、三通气动球阀结构特点和应用范围 L（T）形气动球阀是由气动执行机构和三通阀组成，是一种旋转类切断调节阀门，具有关闭严密，结构紧凑，重量轻，维修方便等优点。广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制。 二、气动三通球阀主要外形尺寸及附图 公称压力 或压力级 公称通径 尺寸（mm） mm in L L1 D D1 D2 b z-Φd 15 130 65 95 65 45 14 4-14 20 150 75 105 75 55/58 14/16 4-14 25 160 80 115 85 65/68 14/16 4-14 32 180 90 135/140 100 78 16 4-18 PN1.6MPa 40 200 100 145/150 110 85/88 16 4-18 50 230 115 160/165 125 100/102 16/18 4-18 65 290 145 180/185 145 120/122 18 4-18 80 310 155 195/200 160 135/138 20 4-18 100 350 175 215/220 180 155/158 20 4-18 125 400 200 245/250 210 185/188 22 4-18 150 480 240 280/285 240 210/212 24/22 8-23/8-22 PN2.5MPa 15 130 65 95 65 45 16 4-14 20 150 75 105 75 55/58 16 4-14 25 160 80 115 85 65/68 16 4-14 32 180 90 135/140 100 78 18 4-18 PN2.5MPa 40 200 100 145/150 110 85/88 18 4-18 50 230 115 160/165 125 100/102 20 4-18 65 290 145 180/185 145 120/122 22 8-18 80 310 155 195/200 160 135/138 22/24 8-18 100 350 175 230/235 190 160/162 24 8-23/8-22 125 400 200 270 220 188 28/26 8-25/8-26 150 480 240 300 250 218 30/28 8-25/8-26 PN4.0MPa 15 130 65 95 65 45 16 4-14 20 150 75 105 75 55/58 16 4-14 25 160 80 115 85 65/68 16 4-14 32 180 90 135/140 100 78 18 4-18 40 200 100 145/150 110 85/88 18 4-18 50 230 115 160/165 125 100/102 20 4-18 65 290 145 180/185 145 120/122 22 8-18 80 310 155 195/200 160 135/138 22 8-18 100 350 175 230/235 190 160/162 24 8-23/8-22 125 400 200 270 220 188 28 8-25/8-26 150 480 240 300 250 218 30 8-25/8-26 Class150 PN2.0MPa 15 1/2 130 65 89 60.5 35 - 4-15 20 3/4 150 75 98 70 43 - 4-15 25 1 160 80 108/110 79.5 51 11.5 4-15/4-16 32 11/4 180 90 117/120 89 64 13.0 4-15/4-16 40 11/2 200 100 127/130 98.5 73 14.5 4-15/4-16 50 2 230 115 152/150 120.5 92 16.0 4-19/4-20 65 21/2 290 145 178/180 139.5 105 17.5 4-19/4-20 80 3 310 155 190 152.5 127 19.5 4-19/4-20 100 4 350 175 229/230 190.5 157 24.0 8-19/4-20 125 5 400 200 254/255 216.0 186 24.0 8-22 150 6 480 240 279/280 241.5 216 25.5 8-22 JIS10K 15 130 65 95 70 52 12 4-15 20 150 75 100 75 58 14 4-15 25 160 80 125 90 70 14 4-19 32 180 90 135 100 80 16 4-19 40 200 100 140 105 85 16 4-19 50 230 115 155 120 100 16 4-19 65 290 145 175 140 120 18 4-19 80 310 155 185 150 130 18 8-19 100 350 175 210 175 155 18 8-19 125 400 200 250 210 185 20 8-23 150 480 240 280 240 215 22 8-23
