PGH-S-100MPSA17
高容量压力传感器
概要
小型、可对应高压, 最高在150℃可进行温度补偿的高容量压力传感器。额定容量：100MPa
温度补偿范围：-20～150℃
特点
●与气体接触部位采用无焊接一体化构造的安全设计（材质：SUS）●采用可拆卸式电缆, 安装容易
●保护等级IP64（IEC 60529）（接头连接时）
产品一览
全部显示 PGH-S-100MPSA17
100MPa
规格
性能
| 额定容量 | 100MPa |
|---|---|
| 非线性 | ±0.3%RO或以内 |
| 滞后 | ±0.2%RO或以内 |
| 额定输出 | 约1mV/V（2000×10-6应变量） |
环境特性
| 允许使用温度范围 | -40~150℃ |
|---|---|
| 温度补偿范围 | -20~150℃ |
| 零点温度影响 | ±0.03％RO/℃ |
| 输出温度影响 | ±0.05％/℃ |
电气特性
| 最大激励电压 | 10V AC或DC |
|---|---|
| 推荐激励电压 | 2~5V AC或DC |
| 输入电阻 | 550Ω±150Ω |
| 输出电阻 | 450Ω±100Ω |
| 电缆 | 氟化树脂电缆 4m 测量器一侧：PRC03-12A10-7M 屏蔽线不与主机相连 |
机械特性
| 外装 | 金属质地 |
|---|---|
| 安装螺栓 | M12 P=1 |
| 保护等级 | IP64（IEC 60529） （含传感器一侧接头时。测量器一侧接头除外） |

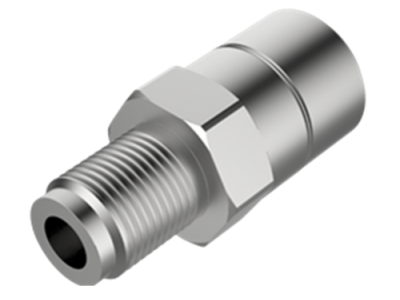

外形尺寸图
