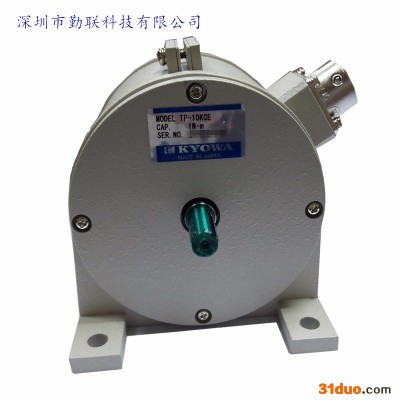

日本共和KYOWATP-10KCE扭矩传感器

产品价格面议

产品品牌未填

最小起订≥1 个

供货总量100 个

发货期限自买家付款之日起天内发货

浏览次数541

更新日期2021-07-01 00:06

诚信档案

未注册

会员级别：未注册

所在地区：全国

在线客服：

二维码： 企业名称加二维码

企业名片

联系人：

【友情提示】：来电请说明在【生意多】-免费发布分类信息看到我们的，谢谢！

商品信息

基本参数

品牌：	未填
所在地：	广东
起订：	≥1 个
供货总量：	100 个
有效期至：	长期有效

详细说明

r P-E
r小型扭矩传感器r

r 概要r

rr 低容量的滑环方式, 安装简易型扭矩传感器。
r带安装脚。
r额定容量：0.2～2N・m
r额定输出：0.75～1.5mV/V
r最高回转速度：4000rpmr

r 特点r

rr ●测量低扭矩用
r●检测部分采用独特的悬臂方式
r●测量器推荐使用载波型动态应变放大器DPM型r

r 产品一览r

r r 全部显示r

rrr

r TP-2KCE
r0.2N・m用r

r r r

r r

r 规格r

r 性能r

r r r r r r r r r r r r r r r r r r r r

r 额定容量r	r 0.2N･mr
r 非线性r	r ±1%RO或以内r
r 滞后r	r ±1%RO或以内r
r 额定输出r	r 0.75~1.5mV/V(1500~3000×10-6应变量)r

r 环境特性r

r r r r r r r r r r r r r r r r r r r r

r 允许使用温度范围r	r 0~60℃r
r 温度补偿范围r	r 0~60℃r
r 零点温度影响r	r ±0.03%RO/℃或以内r
r 输出温度影响r	r ±0.03%/℃或以内r

r 电气特性r

r r r r r r r r r r r r r r r r r r r r r r r r

r 推荐激励电压r	r 1~4V AC或DCr
r 输入电阻r	r 350Ω±0.5%r
r 输出电阻r	r 350Ω±0.5%r
r 回转引起的干扰r	r 12×10-6应变量P-P或以下r
r 电缆r	r 0.3mm2,4芯屏蔽氯丁橡胶铠装线5m,外径7.6mm,两端插头 r(屏蔽线与主机连接)r

r 机械特性r

r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r 安全过载r	r 120%r
r 最高回转速度r	r 4000rpmr
r 扭曲角r	r 约0.027radr
r 扭曲弹簧常数r	r 7.4N･m/radr
r 惯性力矩r	r 约0.081×10-4 kg･m2r
r 重量r	r 约610gr

r r

r TP-5KCE
r0.5N・m用r

r r r

r r

r 规格r

r 性能r

r r r r r r r r r r r r r r r r r r r r

r 额定容量r	r 0.5N･mr
r 非线性r	r ±1%RO或以内r
r 滞后r	r ±1%RO或以内r
r 额定输出r	r 0.75~1.5mV/V(1500~3000×10-6应变量)r

r 环境特性r

r r r r r r r r r r r r r r r r r r r r

r 允许使用温度范围r	r 0~60℃r
r 温度补偿范围r	r 0~60℃r
r 零点温度影响r	r ±0.03%RO/℃或以内r
r 输出温度影响r	r ±0.03%/℃或以内r

r 电气特性r

r r r r r r r r r r r r r r r r r r r r r r r r

r 推荐激励电压r	r 1~4V AC或DCr
r 输入电阻r	r 350Ω±0.5%r
r 输出电阻r	r 350Ω±0.5%r
r 回转引起的干扰r	r 12×10-6应变量P-P或以下r
r 电缆r	r 0.3mm2,4芯屏蔽氯丁橡胶铠装线5m,外径7.6mm,两端插头 r(屏蔽线与主机连接)r

r 机械特性r

r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r 安全过载r	r 120%r
r 最高回转速度r	r 4000rpmr
r 扭曲角r	r 约0.017radr
r 扭曲弹簧常数r	r 约29.4N･m/radr
r 惯性力矩r	r 约0.081×10-4 kg･m2r
r 重量r	r 约610gr

r r

r TP-10KCE
r1N・m用r

r r r

r r

r 规格r

r 性能r

r r r r r r r r r r r r r r r r r r r r

r 额定容量r	r 1N･mr
r 非线性r	r ±1%RO或以内r
r 滞后r	r ±1%RO或以内r
r 额定输出r	r 0.75~1.5mV/V(1500~3000×10-6应变量)r

r 环境特性r

r r r r r r r r r r r r r r r r r r r r

r 允许使用温度范围r	r 0~60℃r
r 温度补偿范围r	r 0~60℃r
r 零点温度影响r	r ±0.03%RO/℃或以内r
r 输出温度影响r	r ±0.03%/℃或以内r

r 电气特性r

r r r r r r r r r r r r r r r r r r r r r r r r

r 推荐激励电压r	r 1~4V AC或DCr
r 输入电阻r	r 350Ω±0.5%r
r 输出电阻r	r 350Ω±0.5%r
r 回转引起的干扰r	r 12×10-6应变量P-P或以下r
r 电缆r	r 0.3mm2,4芯屏蔽氯丁橡胶铠装线5m,外径7.6mm,两端插头 r(屏蔽线与主机连接)r

r 机械特性r

r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r 安全过载r	r 120%r
r 最高回转速度r	r 4000rpmr
r 扭曲角r	r 约0.015radr
r 扭曲弹簧常数r	r 66.7N･m/radr
r 惯性力矩r	r 约0.081×10-4 kg･m2r
r 重量r	r 约610gr

r r

r TP-20KCE
r2N・m用r

r r r

r r

r 规格r

r 性能r

r r r r r r r r r r r r r r r r r r r r

r 额定容量r	r 2N･mr
r 非线性r	r ±1%RO或以内r
r 滞后r	r ±1%RO或以内r
r 额定输出r	r 0.75~1.5mV/V(1500~3000×10-6应变量)r

r 环境特性r

r r r r r r r r r r r r r r r r r r r r

r 允许使用温度范围r	r 0~60℃r
r 温度补偿范围r	r 0~60℃r
r 零点温度影响r	r ±0.03%RO/℃或以内r
r 输出温度影响r	r ±0.03%/℃或以内r

r 电气特性r

r r r r r r r r r r r r r r r r r r r r r r r r

r 推荐激励电压r	r 1~4V AC或DCr
r 输入电阻r	r 350Ω±0.5%r
r 输出电阻r	r 350Ω±0.5%r
r 回转引起的干扰r	r 12×10-6应变量P-P或以下r
r 电缆r	r 0.3mm2,4芯屏蔽氯丁橡胶铠装线5m,外径7.6mm,两端插头 r(屏蔽线与主机连接)r

r 机械特性r

r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r 安全过载r	r 120%r
r 最高回转速度r	r 4000rpmr
r 扭曲角r	r 约0.013radr
r 扭曲弹簧常数r	r 153.8N･m/radr
r 惯性力矩r	r 约0.081×10-4 kg･m2r
r 重量r	r 约610gr

r rrr
