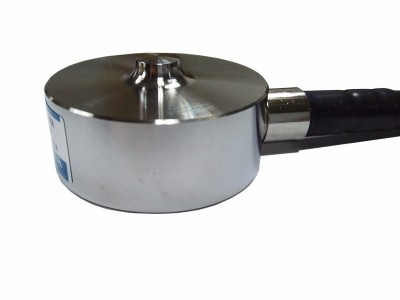

LCN-A
小型压缩式载荷传感器
概要
小型、轻量的不锈钢制压缩型载荷传感器。内部是惰性气体的密封结构, 突显其卓越的稳定性及可靠性。额定容量：500N～20kN
直径：50mm
非线性：±0.15%RO或以内
特点
●在已经设置好的设备上安装方便●内侧隔板保护球面 ●可制作TEDS对应产品
规格
性能
| 额定容量 | 10kN |
|---|---|
| 非线性 | ±0.15%RO或以内 |
| 滞后 | ±0.1%RO或以内 |
| 反复性 | 0.05%RO或以下 |
| 额定输出 | 2mV/V（4000×10-6应变量）±0.3% |
环境特性
| 允许使用温度范围 | -20~80℃ |
|---|---|
| 温度补偿范围 | -10~70℃ |
| 零点温度影响 | ±0.005%RO/℃或以内 |
| 输出温度影响 | ±0.01%/℃或以内 |
电气特性
| 最大激励电压 | 20V AC或DC |
|---|---|
| 推荐激励电压 | 1~12V AC或DC |
| 输入电阻 | 350Ω±0.5% |
| 输出电阻 | 350Ω±0.5% |
| 电缆 | 0.5mm2，4芯屏蔽氯丁橡胶铠装线3m，外径8.5mm，前端接压端子（M4用） （屏蔽线没有与主机连接） |
机械特性
| 安全过载 | 约200% |
|---|---|
| 固有频率 | 约18kHz |
| 重量 | 约220g |
| 材料 | 主机SUS630，底板SUS304 |
| 保护等级 | IP67（IEC 60529） |
外形尺寸图
