一．技术参数 测量精度遵循按ISO修订条例ISO/R 1938－1971标准，置信度为95.4％。标准精度指的是平均条件下，跟踪模式的测量结果。
| 型号 | GLS-B100 | |
| 精度accuracy | ±3mm | ±1cm |
| 单位unit | 1mm | 1mm |
| 频率rate | 8HZ | 50HZ（高频） |
| 测程（自然表面） | 0.05m-100m | 0.05m-60m |
| 输出output | RS232/RS485/ 4-20mA模拟量输出 | RS232/RS485/ 4-20mA模拟量输出 |
| 测量基准边 | 从前沿 | 从前沿 |
| 激光点直径，目标距离为 | 4mm @ 5m 8mm @ 10m 约28mm*14mm @ 50m 约40mm*25mm @ 100m | 4mm @ 5m 8mm @ 10m 约28mm*14mm @ 50m 约40mm*25mm @ 100m |
| 响应时间 | 约0.1s | 约0.02s |
| 光源 | 激光二极管 620-690nm（红色） IEC 60825-1:1993；二级激光 FDA 21CFR CH.1§1040:1998；二级激光 光束发散： 0.16×0.6 mrad 脉冲持续时间： 0.45×10-9s 最大发射功率： 0.95 mW | 激光二极管 620-690nm（红色） IEC 60825-1:1993；二级激光 FDA 21CFR CH.1§1040:1998；二级激光 光束发散： 0.16×0.6 mrad 脉冲持续时间： 0.45×10-9s 最大发射功率： 0.95 mW |
| 静电放电（无线） | IEC 61000-4-2（1995-01） 1995 +A1 +A2 | IEC 61000-4-2（1995-01） 1995 +A1 +A2 |
| 电磁兼容性（无线） | IEC 61000-6-4 IEC 61000-6-2 | IEC 61000-6-4 IEC 61000-6-2 |
| 供电 | 直流电压7-30V | 直流电压7-30V |
| 体积 | 110×70×50 mm | 110×70×50 mm |
| 操作温度范围 | -20℃ ~ +70℃ | -20℃ ~ +70℃ |
| 重量 | 480g | 480g |
二、概述

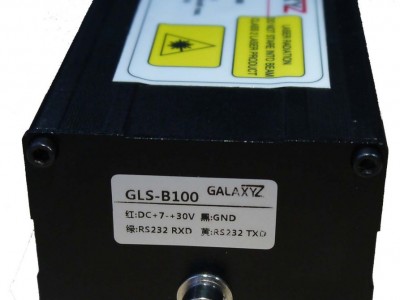

GLS-B100激光测距传感器，是盖勒克自主研发的新一代工业非接触式测距传感器，具有精度高，使用范围广，控温范围大，功能强大，结构坚固，专为工业及野外使用而设计，适合长期在线监测使用，而且我公司免费提供在线监测系统方案，可指导施工等特点。 激光测距传感器为激光类测距产品，激光等级为二级安全，使用时请勿直射眼睛和正对阳光。本传感器同时具有数字接口，模拟接口,开关量接口（为无源开关接口）。| 提供按需设计 |
| 我们因您而变 |
三、特性
v 兼容GLS-A、C系列 v 测程0.05-100m v 串行接口（RS232、RS485） v 范围宽广的供电电压 (5-10V) v 可用ASCII协议控制外接显示器 v IP65（防止灰尘和水汽浸入） v 提供完整的模拟软件配置 v 二等激光（<0.95mW） v 多种配件使模组应用简单 v 在户外环境中，仍能保持很高的测量精度和可靠性 v 传感器可以加工成全密封，方便在恶劣环境中使用 v 直流电源供电。可用车载电源、工业电网电压或直流电源供电 v 功耗稳定，耗电量极小(在无电流报警时，功耗小于 1.5W) 四、产品应用 n 桥梁静态挠度在线（无线）监测系统 n 隧道整体变形在线（无线）监测系统，隧道关键点变形在线（无线）监测系统 n 液位，物位，料位在线（无线）监测系统 n 平衡监测系统 n 运输、吊装等行业的定位，报警系统 n 厚度尺寸监测系统 n 矿井电梯，大型液压活塞高度监测，定位监测系统 n 干滩，尾矿等在线（无线）监测系统 n 三点法测量直径 n 测量树木，电线杆等高度 五、安全说明 禁用范围 1. 未遵循指导而使用仪器 2. 在申明范围外使用 3. 破坏安全系统，去掉说明和危险标志 4. 用工具（如螺丝刀）打开设备， 5. 改装或升级仪器 6. 操作失败后操作 7. 使用未经GALAXYZ认可的其他厂家附件 8. 直接瞄准太阳 9. 故意出现其它耀眼的物体，包括黑暗中 10. 在未设安全设施的测量工地（如在马路上测量等） 警告： 被禁止的使用方法如果使用可能导致人员伤害、仪器故障和损失。仪器负责人有责任告知使用者其危险性和如何防范。在未清楚GLS-B的使用方法前，不可进行操作。在适合人类生存的条件下使用。不可在易燃易爆的环境中使用。 六、售后服务 6.1、保修时间 质保期为一年，终身成本维修。 6.2、下列情况不在保修范围内1、人为损坏或易碎签损毁
2、非正常使用（如电源接反，电压输入超过范围，接线顺序出错
? 3、自然灾害损坏
? 4、传感器机标签序号，传感器内部可读取序号，保修卡序号三者不一至 详情可登录www.ce-ju.com或www.galasurvey.com.cn详细了解
