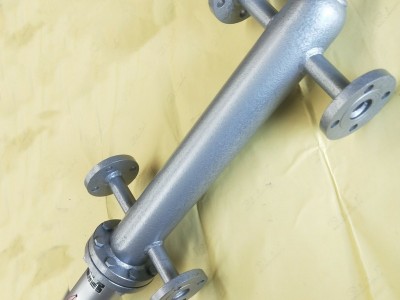

UHGG-31A-G电感式浮球传感器 一、概述 我厂生产的
UHGG-31A-G型电感式浮球传感主要适用于0.5-35t/h，压力≤2.5MPa各类锅炉的液位自动控制与检测，同是适用于其它低压容器和开口容器的液位检测，与我厂生产的二次仪表 (SZD-A、SZD-S-2、SZD-S-4、UHG-311-G、UHG-311-BP、UHG-311-CT、AB2000、AB3000智能控制仪系列仪表）配合使用，能实现水位显示、高、低极限报警、水位自动调节，以确保锅炉的安全运行。 二、电感式浮球传感器主要技术 1、适用介质：非腐蚀性液体，比重≥0.8 2、工作压力：≤1.6MPa、2.5MPa 3、工作温度：≤250° 4、相对湿度：≤85% 5、检测范围：+50 -75 6、公称通径：25mm 7、主要性能规范： ??
型号 规格L（法兰中心距离）单位:毫米 工作压力 筒体直径 浮球直径 UHGG-31A-G 300、350、400、 440 ≤2.5MPa Ф89 Ф75 高压型 UHGG-31A-G 300、350、400、 440 ≤4.0MPa Ф89 Ф75 三、UHGG-31A-G型电感式浮球传感工作原理 传感器液筒上的汽水管法兰与锅炉筒体相联接，使锅筒内的水位与液筒内的水位互相联通。当锅筒内的水位变化时，液筒内的水位相应发生变化。液筒内浮球根据锅筒水位高低发生移动，水位升高时，浮球上浮。水位下降时，浮球向下降，连接在浮球上的矽棒在电感线圈中发生移动。使电感线圈两端电感量mH发生相应的变化，这一变化的电感量送入二次仪表，二次仪表接收时这一电感量的变化液位信号，转换成与液面相对应的指示和信号。促使自动控制水泵的启动与停止。给水系统发生故障时，指示灯能显示缺水或满水情况，同时发出蜂鸣报警和灯光报警。 四、安装和维护 1、传感器安装请参照说明书 2、传感器与被控容器之间加装Dg25的截止阀两只，以便调试维修，在正常运行中，两阀必须全部打开。 3、传感器安装必须与被控容器平面线相互垂直，倾斜度不得大于2°。 4、传感器必须安装排污管道、排污阀。 5、接线座接电感线圈两端，另二端接二次仪表的液位信号输入端。 6、传感器应经常进行排污（每班到少一次）定期检查传感器内的不锈钢浮球，半年一次清除浮球表面的污垢。 7、当液位信号出现异常时，检查按下述方法进行： a、拆下传感器罩壳接线座的任一端线，使其与二次仪表不成回路。 b、用万用表R×10档检查电感线圈两端，正常时，其阻值约在200欧姆左右。 c、拆开传感器，检查浮球是否漏水。 8、当电感线圈开路（内部线路不通）或浮球渗水时应及时更换。 五、订货需知 1、传感器由我厂成套向用户供应，特殊规格将由用户提供参数，可为客户提供个性化定制 2、本厂提供浮球、电感线圈等易损备件。用户在订货时请具体注明，浮球外圆尺寸。（参照主要性能规范栏）。 3、订货时请注明传感器的汽水管法兰尺寸及端面法兰间距。 4、传感器按下列规定选用： a、公称压力≤2.5MPa选用UHGG-31A-G。 b、公称压力≥2.5MPa法兰连接按JB82-59凹凸式密封面；≤2.5MPa法兰连接按JB81-59光滑式密封面。 5、输出信号：电感信号或4-20毫安 6、法兰中心距：250mm、300mm、330mm、350mm、400mm、440mm 六种规格 以上是对
UHGG-31A-G型电感式浮球传感的产品信息 无锡银洲自动化设备厂
