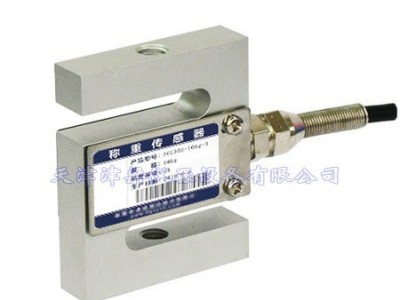

JLCL-302称重传感器/S型称重测力传感器

产品概述：
r采用不锈钢或合金钢材料，胶封，拉、压双向承载 防护等级IP66
r适用于工业控制、配料系统、吊钩秤及各类称重测力设备
r接线方式：
r红线: 激励 ( ＋) 绿线: 信号 ( ＋)
r黑线: 激励 ( －) 白线: 信号 ( －)
r备注：采用四芯屏蔽电缆，规格：φ5×3000mm，如有特殊需要，可根据客户要求提供！
r外形尺寸：
rr r

rr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r (量程）kgr r	r r Ar r	r r Br r	r r Cr r	r r Mr r
r r 1--5r r	r r 70r r	r r 10r r	r r 60r r	r r M6r r
r r 10--50r r	r r 50.8r r	r r 12.7r r	r r 63.5r r	r r M8r r
r r 100r r	r r 50.8r r	r r 19.1r r	r r 76.2r r	r r M12r r
r r 150--500r r	r r 64r r	r r 23r r	r r 82r r	r r M12r r

r技术参数：
rr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r 量程范围r r	r r kgr r	r r 1---500r r
r r 精度r r	r r  r r	r r C2、C3r r
r r 综合误差r r	r r %FSr r	r r ≤±0.03、≤±0.02r r
r r 蠕变r r	r r %FS/30minr r	r r ≤±0.024、≤±0.017r r
r r 温度对灵敏度影响r r	r r %FS/10℃r r	r r ≤±0.017、≤±0.011r r
r r 温度对零点影响r r	r r %FS/10℃r r	r r ≤±0.023、≤±0.015r r
r r 输出灵敏度r r	r r mv/vr r	r r 2.0±0.004r r
r r 零点输出r r	r r %FSr r	r r ≤±1r r
r r 输入阻抗r r	r r Ωr r	r r 350±5r r
r r 输出阻抗r r	r r Ωr r	r r 350±3r r
r r 绝缘电阻r r	r r MΩr r	r r ≥5000(50VDC)r r
r r 温度补偿范围r r	r r ℃r r	r r -10 --- +40r r
r r 推荐激励电压r r	r r V(DC)r r	r r 5 --- 12r r
r r 最大激励电压r r	r r V(DC)r r	r r 18r r
r r 安全过载r r	r r %FSr r	r r 150r r
r r 极限过载r r	r r %FSr r	r r 200r r
