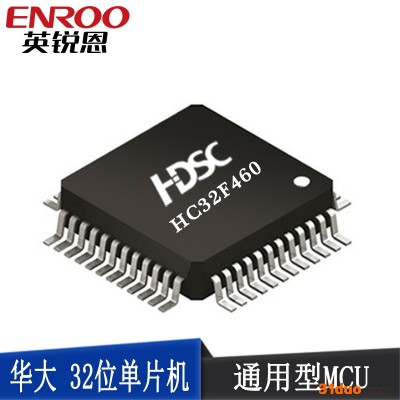

HC32F460JEUA华大32位半导体 智能照明控制模块ic专用MCU单片机 低功耗低成本

       HC32F460JEUA是基于ARMCortex-M432-bitRISCCPU ,工作频率1 68MHz的高性能MCU。Cortex-M4内核集成了浮点运算单元(FPU )和DSP ,实现单精度浮点算术运算,支持所有ARM单精度数据处理指令和数据类型,支持完整DSP指令集。内核集成了MPU单元,同时叠加DMAC专用MPU单元,保障系统运行的安全性。HC32F460JEUA集成了高速片上存储器，包括512KB的Flash ,192KB的SRAM。集成了Flash访问加速U单元，实现CPU在Flash.上的单周期程序执行。轮询式总线矩阵支持多个总线主机同时访问存储器和外设,提高运行性能。总线主机包括CPU , DMA, USB专用DMA等。除总线矩阵外,支持外设间数据传递,基本算术运算和事件相互触发,可以显著降低CPU的事务处理负荷。HC32F46xx系列集成了丰富的外设功能。包括2个独立的12bit2MSPSADC , 1个增益可调PGA , 3个电压比较器(CMP ) , 3个多功能16bitPWMTimer ( Timer6 )支持6路互补PWM输出, 3个电机PWMTimer ( Timer4 )支持18路互补PWM输出, 6个16bit通用Timer ( TimerA )支持3路3相正交编码输入及48路Duty独立可设PWM输出，1个串行通信接口( I2C/UART/SPI)， 1个QSPI接口，1路CAN , 4个I2S支持音频PLL, 2个SDIO，1个USBFSController带片上FSPHY支持Device/Host。HC32F46xx系列支持宽电压范围( 1.8-3.6V) , 宽温度范围( -40-105°C )和各种低功耗模式。Run模式和Sleep模式下可切换高速模式( 8-168MHz )和超低速模式( <8MHz )。支持低功耗模式的快速唤醒, STOP模式唤醒快至2us , PowerDown模式唤醒快至20us.

HC32F460JEUA应用：适用于高性能电机变频控制、智能硬件、IoT连接模块等领域。

HC32F460JEUA产品特性
精细化低功耗管理,应对各种应用场景下的低功耗需求, CPU动态功耗80uA/MHz , 高性能模拟特性（2个独立12-bit 2.5MSPS ADCS,1个PGA,其增益2-~32倍可调，3个高速比较器）适合各类控制。所有串口通信（UART,12C,SPI,CAN,12s）端口自由遇敌到64个GPIO,轻松应对单层PCB制板需求，带flash硬件加密，全面保护用户程序,防止敏感数据非授权访问和程序。抗ESD ,抗Latch up ,低EMI , 5V耐压/O等性能。嵌入式flash保证全领域相同的访问性能搭载128位进行嵌入式容量flash,同时外置SPI SLASHI相比访问速度提升10倍以上。

ARMv7-M架构32bitCortex-M4CPU ,集成FPU、MPU ,支持SIMD指令的DSP ,及CoreSight标准调试单元
工作主频168MHz , Flash加速单元实现0-wait程序执行，达到210DMPIS或485Coremarks的运算性能
内置存储器
-512KByte的Flashmemory ,支持安全保护及数据加密*1
-192KByte的SRAM ,包括32KByte的168MHz单周期访问高速RAM , 4KByte RetentionRAM

电源，时钟，复位管理

– 3 个1通道互补输出通用16位定时器
–1个3通道互补输出通用16定时器
–2个低功耗16位定时器，可以级联
– 3个高性能 16 位定时器/计数器，支持PWM 互补，死区保护功能
–1个超低功耗脉冲计数器PCNT,具备低功耗模式下自动定时唤醒功能，定时达1024秒
–1 个可编程 16 位定时器 PCA，支持 5通道捕获比较，5 通道 PWM 输出
– 1 个 20 位可编程看门狗电路，内建专用10kHz 振荡器提供 WDT 计数
通讯接口
– 4 路 UART 标准通讯接口
–2路LPUART低功耗通讯接口，深度睡眠模式下可工作
– 2 路 SPI 标准通讯接口
– 2 路 I2C 标准通讯接口
蜂鸣器频率发生器，支持互补输出
硬件 CRC-16/32 模块
AES-128/192/256 硬件协处理器
TRNG 真随机数发生器
2 通道 DMAC
4*52/6*5048 LCD驱动
10 字节 ID 号
12位1Msps采样的高速高精度 SARADC，内置运放，可测量外部微弱信号
1路 12 位 500k sps DAC
集成1路多功能运算放大器，可以作为 DAC 的输出 Buffer
集成6位 DAC 和可编程比较基准输入的3路电压比较
集成低电压侦测器，可配置 16 阶比较电平，可监控端口电压以及电源电压
SWD 调试解决方案，提供全功能调试器
工作条件：-40 ~ 85℃，1.8 ~ 5.5V
封装形式：LQFP48（5*5）
