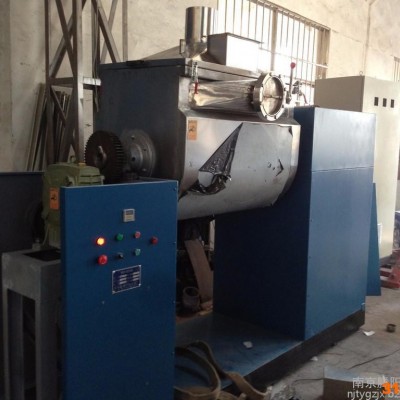

CH-600加热型卧式混合机 r r r
r r r
一、 主要用途： r r r 为卧式单轴槽型混合机，在混料筒的外层有导热油夹层，用来导热原理使得混料筒里物料的加热，在导热油夹层外面还有一层保温层，起到节约能源和预防烫伤的作用。该混合机是化工、制药、食品工业生产中混合粉状或糊状物料和含糖物料在混合时需要加热的常用设备，能使不同物质的物料混合均匀，在混合过程中得到加热，物料不产生溶解、挥发或变质等现象。 r r r
r r r r r r
二．工作原理和结构特征： r r r 本机采用蜗轮、蜗杆直接传动，搅拌浆为通轴式，由电机驱动减速机动搅拌浆连着搅拌浆旋转,推动物料作复杂的运动。经过若干次搅拌可获得理想的混合效果。 r r r 1.本系列机器为整体机座，结构紧奏坚固、运转平稳，搅拌桨，混合槽及物料接触处均采用304 不锈钢材料制造,具有良好的耐酸、耐碱、防腐性能,保证混合物料的质量和清洁,能使混合的物料完全符合**卫生标准. r r r 2.搅拌桨两端轴采用四氟材料和油封装配, 有较强的耐酸、耐碱、耐热、防泄漏等优点. r r r 3.混合槽为u形体,内装搅拌桨,它横卧在混合槽内, 搅拌桨为单轴s型,在搅拌混合过程中,物料间不断的变换位置、 r r r 混合均匀、效率高,混合周期根据物料种类的多少要求而自由设定。 r r r r r r
三．设备主要技术参数及配置： r r r 1. 外型尺寸： 2460×850×1250 (mm) r r r 2. 料筒容积： 600 L r r r 4. 搅拌速度： 24转/分钟 r r r 5. 搅拌电机功率：7.5 KW r r r 6. 上口进料口： 直径400mm 或槽型敞开式 r r r 7. 搅拌时间： 自由设定 r r r 9. 桶体材质： 304 2B3.0 mm不锈钢板（浦项） r r r 导热油夹层： 50 mm r r r 保温层厚度： 90 mm r r r 导热油进出口： DN25丝扣 r r r 10. 主框架材质： 12#A3槽钢 （马钢） r r r 11. 外包板材质： 304 2B1.2mm不锈钢板（浦项） r r r 12. 主轴材质： 304 ￠80mm不锈钢元钢（浦项） r r r 13. 搅拌浆材质： 304 30mm不锈钢（铸钢件） r r r 14. 电控部分： 交流接触器（苏州西门子）时间控制器 （德力西）断路器和热保护为华宇电器,搅拌桨有正反转功能。 r r r 15. 设备重量： 560 kg r r
