| 材质:铝合金 | 驱动方式:电动 |
| 用途:抽真空 | 原理:真空泵 |
| 功率:450W | 极限压力:-97k（pa） |
| 外形尺寸:L244*W125*H180mm |
| 项 目 | 参数标准 |
| 额定电压/频率 | 220V/50Hz,12uF(可按要求制作) |
| 输入功率 | ≤450W |
| **大空气流量 | ≤6.0m3/h(100L/min) |
| **大真空度 | -97KPa(-740mmHg) |
| 噪音 | ≤58dB(A) |
| 使用环境温度 | 5-40℃ |
| 绝缘等级 | B |
| 冷态绝缘电阻（常态） | ≥100MΩ |
| 耐电压强度 | 1500V/50Hz 1min无击穿 |
| 热保护器 | 自动复位130±5℃ |
| 重量 | 8.5Kg |
| 安装尺寸 | L203*W112mm(安装孔∮7mm) |
| 外形尺寸 | L244*W128*H186.3mm |
| 重新启动压力 | 0KPa |
| 进排气孔螺纹规格 | 1/4-18FNPT(可按要求制作) |

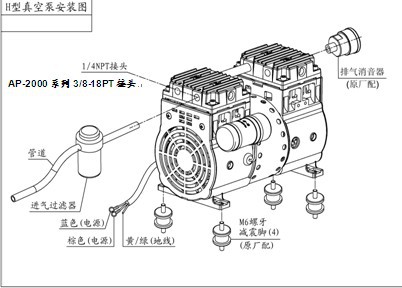

产品安装图
以下产品使用说明 一、产品特点
AP系列无油润滑微型真空泵是我公司自行设计研制开发的高性能、高新科技无油真空泵，响应当今世界所倡导的节能环保型社会的要求，将科技成果转化成为高科技产品，具有高效节能、安全环保、运行平稳、低噪音、高可靠性、长寿命、低温升、体积小、重量轻、外形美观、结构简单、完全无油易维护等特点；
可广泛应用于医疗设备、汽车工业、自动控制、印刷机械、包装机械、食品保鲜、水产养殖、水净化处理、分析仪器、美容保健、广告制作、设备维修、生物制药、通讯电子、石油化工、环境检测系统、高原地区制氧等领域；是工业化社会需要纯净和环保真空空间者的**选择。 二、工作原理
真空泵的结构原理如图所示，连杆通过轴承与偏心压装在一起，偏心轮锁紧在电机轴上，由于转轴的旋转，带动连杆往复运动，从而实现空气的的吸入、压缩和排出过程。 三、安装使用说明
1.将真空泵尽可能地放在通风好、灰尘少、湿度小的位置；
底座用橡胶减震脚或弹簧减震固定。
2.进气口接1/4-18NPT接头或者其它规格接头和进气过滤消声器等装置，接好管子；出气口接管或消音器。
3.使用的电源应有足够的容量，确认使用的电压符合产品要求。
4.按照接线要求接好电源与电容线。
5.检查真空泵各元件无异常后，将电源线插头插到符合要求的电源插座上（电源插座必须接地良好），机器开始工作。
6.调节调压阀使压力表指示所需压力并稳定。
7.真空泵不使用时，调节调压阀排空空气后，再切断电源。
8.严禁随意拉扯引出线，以免造成损坏或造成产品故障。 四、维护与保养
1.机壳外部清理，请在切断电源的情况下，用干燥柔软的抹布清理机壳外部的灰尘污垢，每月至少清理一次。
2.进气过滤消音器的清洗，过滤消声器过滤棉的清洗很重要，它直接影响真空泵的流量和寿命，每月至少清洗一次，请将消声器拧下，拆开消声器端盖，取出过滤棉，用清水冲洗干净，凉干，再安装好使用。如果不能清洗干净，请更换过滤棉。
3.使用时请将底座和减震脚固定螺栓拧紧，尽量放在通风洁净的地方。
4.真空泵工作时，严禁触及机上任何元件。
5.本产品为无油真空泵，严禁加油润滑。
6.产品长期不使用时，请将其清理干净，放在通风干燥的地方。 五、注意事项
1.正确选择跟产品铭牌上相符合的电源与电容器，电源电压超出使用范围或电压波动大时，请加稳压装置后再使用。
2.本产品使用环境温度-10至+40℃海拔不高于1500m，超过1500m使用高原型真空泵。使用时，尽量放置于通风清洁场所。
3.选用合适的进气过滤消声器，并定期清洗或更换。
4.该产品使用的介质为空气，如需用于其它的介质，请咨询本公司。
5.当延长电源线时，应考虑电压降。 六、质量保证
产品自出厂之日起一年内在正常使用管理的条件下，凡因质量问题而造成不能正常工作，我公司无偿地为用户保修。外观及易损件不属保证范围。
