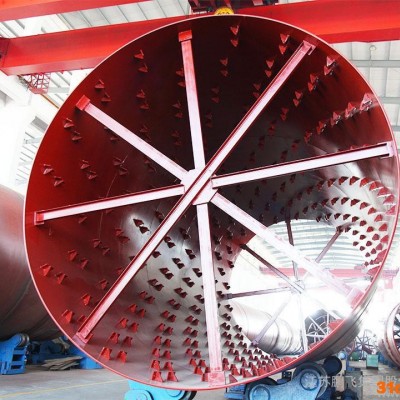

建材生产加工机械φ3.6×32m烘干机,干燥机

r φ3.6*32m烘干机r

rr     一、技术参数及性能r

rr     1、规格：φ3.6?32mr

rr 2、生产能力：≥106t/h（湿矿渣）r

rr 3、物料初水份  ≤15%         物料终水份≤1%r

rr 4、筒体斜度：3%r

rr     5、筒体转速：3r/minr

rr     6、支座数  2挡r

rr     7、密封型式：鱼鳞片弹性板密封r

rr 8、烘干方式：顺流r

rr 9、最高进气温度：700-800℃r

rr 10、出口烟气温度：120-130℃（由工艺定）r

rr     11、扬料板型式：升举式（分体）r

rr     12、挡轮型式：机械挡轮r

rr     13、每档托轮装置冷却水用量：2m3/hr

rr 14、电机型号：Y355M2-6  185KWr

rr 额定转速1000r/minr

rr     额定电压380V r

rr     15、减速机型号：JH400-SW-25 r

rr 16、设备重量248tr

rr     二、主要材质部件r

rr     （一）回转部分r

rr     1、筒体  材质Q235-B                        1件r

rr     2、滚圈  材质ZG45   HB>180                 2只r

rr 3、大齿圈  材质ZG45  HB>200                 1只r

rr 4、扬料板（抄板）  Q235-A                    1套r

rr      （二）支承装置r

rr     1、托轮支承部分（一组）r

rr       托轮 ZG340-640  HB>190                     2只r

rr 托轮轴45#  HB>210                         2根r

rr 托轮轴承座  组合件                         1件r

rr    2、挡托轮支承部分（一组）r

rr       托轮 ZG340-640  HB>190                     2只r

rr       托轮轴45#  HB>210                         2根r

rr       挡轮  ZG340-640  HB>190                    1只r

rr       挡轮轴45#  HB>210                         2根r

rr       挡托轮轴承座  组合件                       1件r

rr     （三）小齿轮部分r

rr     1、小齿轮  40Cr  HB>207-269                  1只r

rr     2、小齿轮轴  45#  HB>217-265                 1根r

rr     3、小齿轮轴承座  组合件                      1套r

rr     （四）、传动装置r

rr 1、电机：Y355M2-6  185KW                     1台r

rr     2、减速机：JH400-SW-25                       1台r

rr     3、联轴器  组合件                            1套r

rr     4、传动装置底座  组合件                      1件r

rr     （五）进料装置（含密封1Cr18Ni9Ti） Q235-A    1套r

rr （六）出料装置（含密封1Cr18Ni9Ti） Q235-A    1套r

rr （七）大齿轮罩  组合件                         1件r

rr     三、供货范围r

rr     回转部分                                       1套r

rr     大齿轮罩                                       1件r

rr 进料装置（含密封）：                            1套r

rr 出料装置（含密封）：                            1套r

rr 托轮支承装置                                   1件 r

rr 带挡轮托轮支承装置                             1件r

rr 传动装置：                                     1套r

rr 电机1台  减速机1台  联轴器1套r

rr           电机、减速机底座1套r

rr 小齿轮装置：                                    1套r

rr 小齿轮1只  小齿轮轴1根 r

rr 小齿轮轴承座1套r

rr 地脚螺栓                                        1套r
