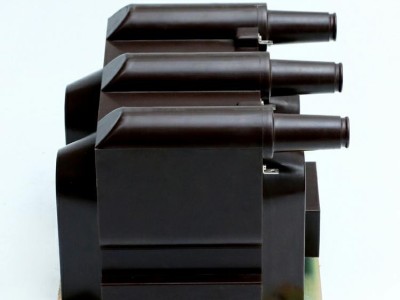

| 一、概述 电压互感器（Potential transformer 简称PT，Voltage transformer也简称VT）和变压器很相像，都是用来变换线路上的电压。但是变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安**大也不超过一千伏安。 二、基本结构 电压互感器的基本结构它有两个绕组，一个叫一次绕组，一个叫二次绕组。两个绕组都装在或绕在铁心上。两个绕组之间以及绕组与铁心之间都有绝缘，使两个绕组之间以及绕组与铁心之间都有电气隔离。电压互感器在运行时，一次绕组N1并联接在线路上，二次绕组N2并联接仪表或继电器。因此在测量高压线路上的电压时，尽管一次电压很高，但二次却是低压的，可以确保操作人员和仪表的安全。 三、主要类型 ⑴按安装地点可分为户内式和户外式。35kV及以下多制成户内式；35kV以上则制成户外式。 ⑵按相数可分为单相和三相式，35kV及以上不能制成三相式。 ⑶按绕组数目可分为双绕组和三绕组电压互感器，三绕组电压互感器除一次侧和基本二次侧外，还有一组辅助二次侧，供接地保护用。 ⑷按绝缘方式可分为干式、浇注式、油浸式和充气式。干式电压互感器结构简单、无着火和**危险，但绝缘强度较低，只适用于6kV以下的户内式装置；浇注式电压互感器结构紧凑、维护方便，适用于3kV～35kV户内式配电装置；油浸式电压互感器绝缘性能较好，可用于10kV以上的户外式配电装置；充气式电压互感器用于SF6全封闭电器中。 ⑸按工作原理划分，还可分为电磁式电压互感器，电容式电压互感器和电子式电压互感器。 四、 电压互感器的常用接线方式 （1）单项式接线，可以用于测量35kV及以下中性点不直接接地系统的线电压或110kV以上中性点直接接地系统的相对地电压。 （2）V/V接线是将两台全绝缘单相电压互感器的高低压绕组分别接于相与相之间构成不完全三角形。这种方法常用语中性点不接地或经消弧线圈接地的35kV及以下的高压三相系统中，特别是10kV的三相系统中。 （3）用三台单相三绕组电压互感器构成YN，yn，d0或YN，y，d0的接线形式，广泛应用于3~220KV系统中，其二次绕组用于测量相间电压和相对地电压，辅助二次绕组接成开口三角形，供接入交流电网绝缘监视仪表和继电器用。用一台三相五柱式电压互感器代替上述三个单相三绕组电压互感器构成的接线，除铁芯外，其形式与图3基本相同，一般只用于3~15KV系统。 （4）三相三绕组五柱式电压互感器，其一次绕组和主二次绕组接成星形，并且中性点接地，辅助二次绕组接成开口三角形。故此种电压互感器可以测量线电压和相对地电压，辅助二次绕组可以介入交流电网绝缘监视用的继电器和信号指示器。 五、型号标志 电压互感器型号由以下几部分组成，各部分字母，符号表示内容： **个字母：J——电压互感器； 第二个字母：D——单相；S——三相 第三个字母：J——油浸；Z——浇注； 第四个字母：数字——电压等级（KV）。 六、接线方式 （1）单项式接线，可以用于测量35kV及以下中性点不直接接地系统的线电压或110kV以上中性点直接接地系统的相对地电压。 （2）V/V接线是将两台全绝缘单相电压互感器的高低压绕组分别接于相与相之间构成不完全三角形。这种方法常用语中性点不接地或经消弧线圈接地的35kV及以下的高压三相系统中，特别是10kV的三相系统中。 （ 3）用三台单相三绕组电压互感器构成YN，yn，d0或YN，y，d0的接线形式，广泛应用于3~220KV系统中，其二次绕组用于测量相间电压和相对地电压，辅助二次绕组接成开口三角形，供接入交流电网绝缘监视仪表和继电器用。用一台三相五柱式电压互感器代替上述三个单相三绕组电压互感器构成的接线，除铁芯外，其形式与图3基本相同，一般只用于3~15KV系统。 （4）三相三绕组五柱式电压互感器，其一次绕组和主二次绕组接成星形，并且中性点接地，辅助二次绕组接成开口三角形。故此种电压互感器可以测量线电压和相对地电压，辅助二次绕组可以介入交流电网绝缘监视用的继电器和信号指示器。 |
| |
