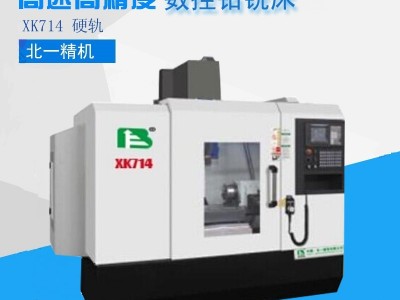

北一XK714小型立式数控钻铣床厂家切削金属加工机床

北一小型立式数控钻铣床XK714机床结构简述：

    本机台采用先进的、高科技的设计理念及高质量、模块化零件,擅长于3D模具成型加工、适合航空、汽车零件、电极制作、电子、计算机等相关配件及医疗器材、光学仪器等紧密组件之制造加工。机床结构简述如下:

01、铸件:对铸件进行有限元素分析(FGA),以得最佳化的机台结构,铸件具高钢性和高强度。

02、主轴最高转速为8000rpm(标准)10000rpm(选配),两种形式皆可连续24小时加工运转。

03、主轴采用AC伺服主电机,输出扭矩大、传动灵敏度高。三轴采用AC伺服电机；具有间隙自补偿功能,提高了定位精度。

04、主轴采用气动松刀,蝶簧拉紧自动拉刀装置;整管式主轴结构配置P4级高精密度轴承,主轴定位及刀柄自动夹紧准确可靠。

05、三轴导轨采用淬硬表面加耐磨滑动导轨副,切削抗振性好。

06、螺杆采用加大直径高精密滚珠螺杆,它与进给伺服电机直接连结可置与轴向中心接近切削点。

07、简化刀库构造,换刀时气动换刀按钮,选择以位置定位,缩短刀具移动距离;主轴向Z轴方向移动,此方式可以简化换刀系统,并缩短交换时间,提高加工效率。

08、内建式吹装置可保持刀具清洁。

09、机器采用激光干涉仪精度校正,在交货前均经精密测试,定位和重复定位精度

高、精度保持稳定、承载能力强、切削抗振性好。

10、控制系统可以选用FANUC 0I mateMD、FANUC 0IMD、FANUCOMC、MITSUBISHI64M、DIMA DIMB、华中数控、广州数控中的任一种。

11、三轴外侧采用不锈钢伸缩防护罩,两主轴头之间采用卷廉防护。

12、润滑系统：主轴前轴承采用进口高速润滑脂进行润滑,主轴箱内齿轮及轴承通过摆线润滑泵进行稀油润滑,各导轨副及丝杠支承轴采用稀油润滑,通过集中自动润滑站进行自动间隙润滑。

13、采用进口旋转接头,使切削液可靠地经过主轴中心,润滑冷却采用外循环恒温自动控制,能有效控制主轴温升及回转精度。

14、机器采用全罩式保护罩,机床整体结构紧凑、美观,并能有效地防止铁屑及冷却液外溅。

---

XK714/XK715技术参数：

项目	XK714/XK715
工作台面积	1000*460mm2
行程（X、Y、Z）	800×500×500mm
主轴端面至工作台面距离	150-700MM
主轴锥孔	BT40
主轴转速	100-8000rpm
主轴电机功率	5.5KW
快速移动速度	30/30/24 m/min
定位精度	±0.008mm
重复定位精度	±0.005mm
换刀方式	气动打刀
最小设定单位	0.001mm
机床外型尺寸	2600*2100*2800mm
机床重量	5000kg
