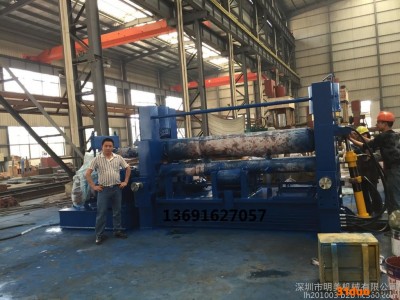

产品名称： 船用卷板机W11S产品介绍： 船用三辊对称式卷板机结构型式为三辊对称式，上辊在两下辊中央对称位置作垂直升降运动，通过液压缸内的液压油作用于活塞杆而获得，为液压传动；通过特殊设计减速机分别带动全滚动轴承的两下辊作旋转运动，为卷制板材提供扭矩；在下辊下部设有多组托辊，以提高下辊的刚度，并可进行垂直调节；在上辊的上部设有刚性大梁，在大梁与上辊之间设有多组托辊，以提高上辊的刚度；适用于超宽圆弧形零件的卷制。 三辊对称式船用卷板机关键技术及创新点： 全密闭设计，防止灰尘进入；
船用三辊对称式卷板机一改国产三辊卷板机到处漏油的现象，整体外观达到国外水平。维护保养方便，效率高，寿命长，环保效果好。 1.全钢焊接结构，设备刚性强，并采用计算机有限元计算分析法进行优化设计计算；
2.轴辊两端全部采用可调心球轴承；
3.轴辊由中碳钢经锻造及调质处理后进行精加工；
4.卷板机两下辊有支承辊；提高卷制工件精度及机器整体性能。
5.采用电气集中控制，操作简单、方便；
6.控制台采用人性华设计，操作简便方便；
7.集中润滑系统。
| 规格型号 | **大厚度(mm) | **大宽度(mm) | 屈服极限(MPa) | 卷板速度 (m/min) | 满载**小半径(mm) | 上辊直径(mm) | 下辊直径(mm) | 上托辊直径(mm) | 下托辊直径(mm) | 下辊中心距(mm) | 主电机功率(Kw) | 液压电机功率(Kw) |
| W11-20×8000 | 20 | 8000 | 245 | 4 | 5000 | 380 | 320 | 380 | 320 | 470 | 75 | 30 |
| W11-25×10000 | 25 | 10000 | 235 | 4 | 6000 | 500 | 360 | 380 | 360 | 540 | 75 | 30 |
| W11-20×10000 | 30 | 10000 | 235 | 4 | 8000 | 600 | 380 | 400 | 400 | 600 | 110 | 45 |
| W11-25×12000 | 35 | 12000 | 235 | 4 | 10000 | 650 | 420 | 420 | 400 | 700 | 130 | 45 |
