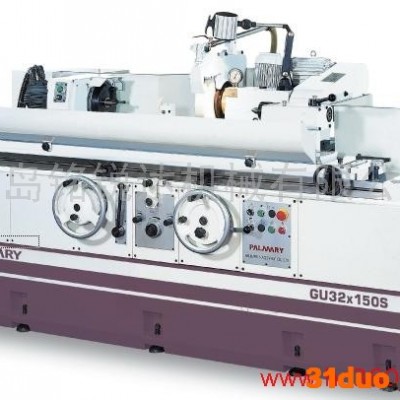

经济型高精密外圆磨床 GU 32/42 × 150S r r r
机器特性： r r r
一 工作台上旋径 420mm r r r
二 研磨最大外径￠ 380mm r r r
三 两顶心间距离 1500mm r r r
四 主轴无段变速 16-450RPM。伺服马达驱动r r r
五 前后半自动进给
、左右油压驱动r r r
六 砂轮头快速进给，手动进给研磨r r r
七 主轴头采用精密级轴承，展现最佳的主轴稳定性。无论外径、内孔、端面研磨，精度绝对确保。旋转角度 +90° -30°；20系列主轴头采用变频式无段变速。r r r 32、42系列主轴头为伺服马达驱动，无段变速。r r r
八 精密砂轮头：砂轮主轴SNCM-220高级合金钢材，经正常化、调质、渗碳热处理、深冷处理等多重处理，表面硬度达HRC62°C以上。保证不变形、耐磨耗、永保高精度。r r r
九 特殊液体静压轴承：砂轮轴承采用专用于精密硬度的特殊液体静压轴承。具有轻快、完全没有金属摩擦、不发热、不变形及高精度等多项优点，是一种可耐永久使用之特殊轴承。r r r
十 先进静压润滑系统：工作台与砂轮座滑动面，采用先进的静压自动润滑系统。具滑动顺畅，进刀精准，永保精度等诸多优点。r r r
产品优式： r r r
高刚性机体结构 r r r
1 机体采用高级米汉纳铸铁制成，经烧炖处理及时效处理后再加工。r r r 2 滑轨经研磨后，再精细铲花，机体材质稳定，列变形之虑，耐磨耗性优异
。 r r r
直进研磨 r r r 小量生产时，自动进给配合无火花研磨，可得到良好的研磨品质，大量生产时，二段式自动进给加上自动外径测量器（特别附件），可提供最佳的产量和研磨品质。r r r
肩部研磨 r r r 1 工作物外径与其肩部研磨可一次完成。r r r 2 工作物由二顶心支撑且可将砂轮改装在砂轮头的右侧并旋转角度研磨。r r r
横进研磨 r r r 自动间歇进给配合油压驱动的工作台，使工作物得到最有效果的横进研磨。r r r 1 可选择自动及手动进给模式。r r r
端面研磨 r r r 1 将工作主轴头旋转盖拆下，换上三爪或四爪夹头改变定位梢的位置，即可使夹头旋转民，并将其固定在 90订的位置即可作端面研磨。r r r
斜度研磨 r r r 1 工作物可由夹头或二顶心支撑，工作台与砂轮头均可旋转且调整容易。r r r
内径研磨 r r r 1 使用铰链型号的内径研磨装置（特别附件）研磨内径，只要将内径研磨主轴接拉下、固定、即可研磨。r r r r r r r r r
技术规格书： r r
r r r | r r 规格r r | r r r GU20×40Sr r | r r r GU32/42×60Sr r | r r r GU32/42×100/150Sr r | r
r r | r r 能力r r | r r r r r | r
r r | r r 两顶心间最大距离r r | r r r 400mmr r | r r r 600mmr r | r r r 1000/1500mmr r | r
r r | r r 工作台最大旋径r r | r r r 200mmr r | r r r 320/420mmr r | r
r r | r r 两顶心最大承受重量r r | r r r 60kgr r | r r r 100kgr r | r
r r | r r 研磨最大外径r r | r r r 160mmr r | r r r 280/380mmr r | r
r r | r r 砂轮头r r | r r r r r | r
r r | r r 旋转最大角度r r | r r r ±30°r r | r
r r | r r 手动距离r r | r r r 135mmr r | r r r 160mmr r | r
r r | r r 自动快速移动距离r r | r r r 25mmr r | r r r 40mmr r | r
r r | r r 滑座可补充移动量r r | r r r 95(总计255mm)r r | r r r 95(总计295mm)r r | r
r r | r r 最小设定值r r | r r r 0.001mmr r | r
r r | r r 手轮每转（每刻度）r r | r r r 2(0.005mm)r r | r
r r | r r 手轮直进研磨量r r | r r r 0-0.35mmr r | r
r r | r r 砂轮r r | r r r r r | r
r r | r r 外径×宽×内径r r | r r r 305×38×127mmr r | r r r 355×50×127mmr r | r
r r | r r 转速（变换皮带轮）r.p.mr r | r r r 2085/2495r r | r r r 1783/1940r r | r
r r | r r 工作主轴头r r | r r r r r | r
r r | r r 旋转角度r r | r r r 120°(+90°,-30°)r r | r
r r | r r 顶针斜度r r | r r r MT:3r r | r r r MT:4r r | r
r r | r r 主轴转速 r.p.m（无段）r r | r r r 16-450r r | r
r r | r r 工作主轴负荷（含夹具）r r | r r r 15kg(最长长度：100mm)r r | r r r 35kg(最长长度：150mm)r r | r
r r | r r 尾座r r | r r r r r | r
r r | r r 顶针斜度r r | r r r MT:3r r | r r r MT:4r r | r
r r | r r 尾座轴移动距离r r | r r r 20mmr r | r r r 25mmr r | r
r r | r r 工作台r r | r r r r r | r
r r | r r 旋转角度r r | r r r -3°,+12°r r | r r r -2°,+13°r r | r r r -3°,+8°(100) -3°,+7°(150)r r | r
r r | r r 行走速度r r | r r r 50/4000mm/minr r | r
r r | r r 最小自动往复行程r r | r r r 8mmr r | r
r r | r r 手轮每转进给量（两段式）r r | r r r 20mm(2mm)r r | r
r r | r r 马达r r | r r r r r | r
r r | r r 砂轮轴r r | r r r 2.1kw(4p)r r | r r r 3.75kw(4p)r r | r
r r | r r 工作主轴r r | r r r 0.75kw(4p)r r | r r r 0.85kwr r | r r r 1.3kwr r | r
r r | r r 油压泵r r | r r r 0.75kw(6p)r r | r r r 0.75kw(6p)r r | r
r r | r r 砂轮轴润滑泵r r | r r r 0.18kw(2p)r r | r r r 0.18kw(2p)r r | r
r r | r r 研削液泵r r | r r r 0.18kw(2p)r r | r r r 0.18kw(2p)r r | r
r r | r r 内径主轴r r | r r r 0.375kw(2p)r r | r r r 0.75kw(2p)r r | r
r r | r r 容器容量r r | r r r r r | r
r r | r r 砂轮轴润滑油箱r r | r r r 12Lr r | r
r r | r r 油压箱r r | r r r 65Lr r | r
r r | r r 水箱r r | r r r 100Lr r | r
r r | r r 机器重量r r | r r r r r | r
r r | r r 公斤r r | r r r 2000kgsr r | r r r 3000/3200kgsr r | r r r 3800/4000/4200/4400kgsr r | r
r r | r r *本公司保留机械规格变更之权利，恕不另行通知。r r | r
r r
r r
r r r
r r r
标准附件： r r r 砂轮信法兰一组r r r 砂轮整修座（工作台固定式）一组r r r 工具一组r r r 顶针一组r r r 冷却附件一组r r r 油压泵浦及油箱一组r r r 工作灯一组r r r
特别附件： r r r 内径研磨装置（含三爪夹头及一支选定 rpm之主轴）r r r 内外径通用修整座（上掀式）r r r 尾座修整座（固定式）r r r 内外径通用修整座（侧掀式）r r r 角度修整座r r r 半径修整座r r r 凸轮式带动环r r r 二端支持座r r r 二点式支持座r r r 三点式中心架r r r 三爪夹头（含面板）r r r 四爪夹头（含面板）r r r 电磁式冷却液除屑装置r r r 磁铁 +纸带式冷却液除屑装置r r r 砂轮罩上方油压修整装置（手动型、无自动补正功能）r r r 砂轮罩上方油压修整装置（自动上修整与补正机构）r r r 平衡台及棒r r
