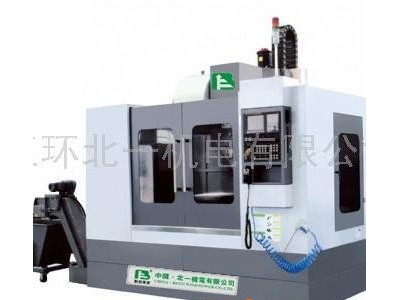

BYVM2210数控线轨加工中心/cnc加工中心的详细资料：
数控线轨加工中心机床特点：
1、主结构体经有限元分析，所有大件采用**灰铸铁树脂砂铸件（HT350），达到**佳的结构刚性与稳定性；铸件经二次时效，保证加工精度的稳定。
2、三轴丝杆均经预拉伸处理，于高速运转时，防止热变形，确保精度。
3、X、Y、Z三轴皆采用线性滑轨，具有高刚性，低噪音，低摩擦特性，可做快速位移及获得**佳循圆精度。
4、Y轴大跨距，配合鞍座封闭箱形铸件设计，有**佳的动态精度。超宽导轨，底座箱形设计，符合力流原理，有**佳的刚性。合理的配重导向设计，避免配重块晃动，快速移动或啄钻提升精度。
5、Y轴大行程，涵盖大部分模型及零件加工的要求。
6、主轴电机与驱动电机加大一个规格切削力量大。
7、空调系统冷却能力保证气温高季节机床合适温度，延长机床寿命。前拉门和两侧门玻璃均为10mm厚夹胶钢化玻璃，提高安全性。
数控线轨加工中心参数：
机床型号
单位
工作台
工作台尺寸
2200×1000
mm
允许**大荷重
2000
kg
T形槽尺寸
22×7
mm×个
加工
范围
工作台**大行程- X轴
2200
mm
滑座**大行程- Y轴
1000
mm
主轴**大行程 - Z轴
1100
mm
主轴端面至
工作台面距离
**大
1100
mm
**小
160
mm
主轴中心到导轨基面距离
1400
mm
主 轴
锥孔 (7:24)
BT 50
转数范围
50～6000
r/min
**大输出扭矩
110
N.m
主轴电机功率
18.5/22
kw
主轴传动方式
同步齿型带
进给
快速移动
X轴
12
m/min
Y轴
12
Z轴
12
进给速度
1-6000
mm/min
三轴拖动电机扭矩
30/30/30
NM
刀库
刀库形式
刀臂式
选刀方式
双向**近选刀
刀库容量
24
把
**大刀具长度
350
mm
**大刀具重量
20
kg
**大刀盘
直径
满刀
φ125
mm
相邻空刀
φ250
Mm
换刀时间
3.5
s
定位精度
JISB6330
X轴
±0.005/300
mm
Y轴
±0.005/300
mm
Z轴
±0.005/300
mm
重复定位精度
X轴
±0.003
mm
Y轴
±0.003
mm
Z轴
±0.003
mm
机床重量
13000
kg
电气总容量
35
KVA
三．标准配备
1
FANUC 0i-MATE MD系统
10
随机技术文件
2
不锈钢内防护
11
6000rpm主轴
3
机**明工作灯
12
中央集中自动进给润滑系统
4
主轴锥孔清洁空气
13
主轴锥孔：BT40 7/24
5
切屑液系统
14
三色警示灯
6
8.4”显示器
15
分离式手轮
7
伺服变压器
16
RS232接口
8
气压吹气
17
全防护（不含顶面）
9
地基垫铁及调整螺栓
18
电器柜冷热交换器
