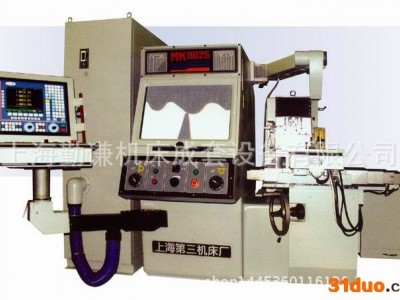

MK9025A 数控光学曲线磨床详细说明： |
结构特点：1、工作台拖板和滑座均拖板采用直线滚动导轨副并由滚珠丝杆副传动。2、往复滑板采用双V型镶钢滚针导轨副并由可调偏心连杆机构传动，往复平稳，换向无冲击，换向端点，定位精度高。3、采用交流变频调速系统控制砂轮转速和滑板往复速度，实现无级调速。砂轮架和滑座组成多个自由度，可对各个方向进行加工。数控系统：数控光学曲线磨床带有四轴计算机控制系统，分别对工作台拖板及滑板进行控制，分辨率为1mm可作二轴联动连续轨迹磨削，除计算机自动控制运动外配有手动控制功能，为操作者提供选择多种加工方法。一机多用：本机床备有多种夹具附件，具有多种功能，集曲线、磨圆、测量于一身，一机多用，使用方便。主要规格及技术参数 Main Specifications and Technical Pzrameters| 项目 | Item | MK9025A | | **大磨削长度（分段磨削） | Max. size to be ground with successive settings | 250 mm | | **大磨削厚度 | Max. height of the surface grinding | 110 mm | | **大磨削深度 | Max. depth to be ground | 35 mm | | **大磨圆直径 | Max. diameter to be ground | 100 mm | | **大磨圆长度 | Max. distance between centers | 150 mm | | 一次投影的**大区域 | Max. size to be ground at a single table setting | 10X6 mm 25X15 mm | | 工作台纵向行程 | Y travel of the table | 250 mm | | 工作台横向行程 | X travel of the table | 100 mm | | 工作台垂直行程 | Z travel of the table | 100 mm | | 工作台台面面积 | Area of the table | 360x260 mm | | 砂轮直径 | diameter of grinding wheel | 175 mm | | 砂轮转速 | grinding wheel speed | 3000~6600 rpm | | 滑板往复行程 | Travel of the glide board | 0~120 mm | | 滑板往复速度 | Speed of the glide board | 30~120 strokes/min | | 砂轮架绕纵向水平轴转动量 | Y swivel range of the wheelhead | -2°~+30° | | 砂轮架绕横向水平轴转动量 | X swivel range of the wheelhead | ±6° | | 砂轮架绕垂直轴转动量 | Z swivel range of the wheelhead | ±6° | | 滑座纵向行程 | Y travel of the glide board | 60 mm | | 滑座横向行程 | X travel of the glide board | 60 mm | | 物镜放大倍数 | Magnifying power of the objective lens | 20 & 50 | | 投影屏幕尺寸 | Area of the screen | 500x300 mm | | 照明形式 | Type of the lighting | 透射、反射 Refraction, reflection | | 砂轮主轴电机 | Grinding wheel motor | 0.4 kw | | 砂轮滑板往复电机 | Glide board motor | 1.1 kw | | 机床总功率 | Total motor power | 8 kw | | 吸尘器电机 | Gust exhauster motor | 0.75 kw | | 机床外形尺寸（长X宽X高） | Overall dimensions (LxWxH) | 1660×1620×1500 mm | | 机床重量 | Weight of machine | 3500 kg |
工作精度 Working Accuracy| 定位精度 | Posttion accutbcy of coordinate | 5μm | | 重复定位精度 | Repeatablity | 2μm | | 平面精度 | Fiatness | 5μm | | 表面粗糙度 | Surface Roughness | Ra≤0.4μm |
|
公司：上海勤谦机床成套设备有限公司（经销国内外名优机床）地址：上海市浦东新区新场坦直镇申江南路5105号联系人：吴永菊13564574965电话：021-58181201传真：021-58181201欢迎新老客户来电咨询！ 价格说明
