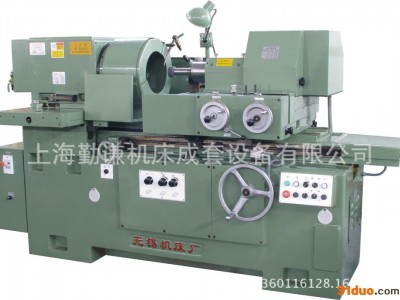

一、机床结构特点及性能 1、机床布局采用床头箱固定，砂轮架作横向进给运动，工作台作纵向往复运动的磨削形式； 2、机床的进给及砂轮修整补偿由二个互不干涉的机构执行，更换新砂轮后不必重新调整机床； 3、进给系统具有定程磨削功能以控制工件尺寸，砂轮的进给可手动或液动进给； 4、机床设有砂轮快跳机构，因此退出砂轮进行测量或砂轮修整后不必重新手动对刀； 5、工作台运动由液压驱动，运动速度可无级调整，并设有纵向微动机构，以适应用内圆磨具磨削端面的需要； 6、机床床身设有平面，为安装长工件中心架创造了条件； 7、可选配18000r/min的高速砂轮轴(特殊订货)，以适应20~50mm孔的磨削。 二、技术规格与参数 磨孔直径 50~200mm 磨孔**大深度 孔径Φ50时 70mm 孔径Φ50~80时 120mm 孔径Φ80~150时 150mm 孔径Φ150~200时 200mm 工件**大旋径 罩内 400mm 罩外 600mm 手轮每转工作台移动量 12mm 工作台**大行程 600mm 工作台运动速度 磨削速度 1.5~6m/min 修整速度 0.1~2m/min **高速度 6m /min 床头箱**大回转角度 30° 床头箱**大横向移动量 250mm 砂轮每次进给量 0.002~0.008mm 砂轮**大横向移动量 70mm 砂轮转速4000、5000、6000、8000、11000r/min 工件转速(无级调速) 100~500r/min 机床总功率 8.6kW 砂轮电机功率 4kW 工件电机功率 2.2kW 机床外形尺寸 2870mm×1380mm×1320mm 机床净重 3400kg 三、工作精度(标准试件Φ100×Φ50×50mm，45#钢)内孔圆度 0.003mm内孔圆柱度 0.008mm内孔粗糙度 Ra0.63μm
公司：上海勤谦机床成套设备有限公司（经销国内外 名优机床）地址：
上海市浦东新区新场坦直镇申江南路5105号联系人：吴永菊13564574965
