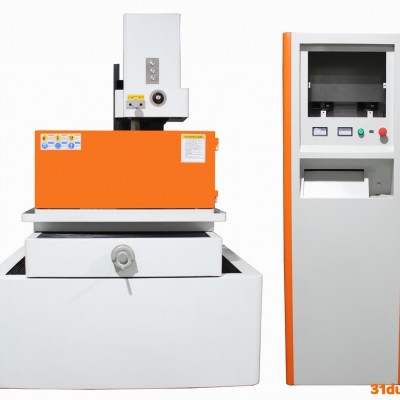

一、机床的型号规格及性能特点:
| 1、机床的型号、规格及参数： |
| a. 机床的型号：HES400/HES500/HES600/HE800/HES1000 |
| b. 工作台面行程：400x320/500x400/630x500/800x630/1000x800 |
| c. 工作台尺寸：790 mm×500mm/800x600/990x760； |
| d. 切割工件最大厚度： 280mm可调 ； |
| e.工作台承载：≥400Kg |
| f. 切割工件最大锥度：6°（100mm内可达）； |
| g. 最大切割效率：＞180mm2/min（Cr12 80mm厚时）； |
| h. 最大切割电流：6A； |
| i. 粗糙度：加工40mm厚的Cr12粗糙度效率多刀切割：Ra≤1.2μm； |
| j. 加工精度/直径：0.012（Φ10mm）； |
| k. 机床消耗功率：3kw； |
| l. 电极丝直径：Φ0.15～Φ0.20mm； |
| m. 走丝速度：4～11m/s |
| 1、编程软件的基本功能： |
| (A) 坐标系：坐标、增量坐标（相对坐标）； |
| (B) 图形坐标变换、缩放、旋转功能，图形跟踪显示功能； |
| (C) 直线、圆弧插补功能； |
| (D) 斜度加工功能； |
| (E) 上下异面加工功能； |
| (F) 短路、断丝处理功能； |
| (G) 停电记忆功能，加工结束自动停机功能； |
| (H) 自动对端面、对中心功能； |
| (I) 自动加过渡圆弧功能（任意，拐角功能）； |
| (J) 反向加工功能； |
| (K) 菜单技术、自动编程功能； |
| (L) 数据传输； |
| （M）多刀切割功能 |
| ① CNC的硬件组成： |
| (1)工业控制计算机： CPU双核处理器； |
| (2)2GB内存； |
| (3)250GB硬盘； |
| (4) 17″液晶显示器； |
| (5) RS232接口及鼠标； |
| ② CNC的软件组成及操作平台： |
| (1) CNC软件由自动编程系统功能模块组成； |
| (2) 操作平台为WindowsXP,编程软件CAD，加工软件Autocut/X8 可选 |
| ③ CNC系统的技术性能： |
| (1) 4轴联动(如带锥度)； |
| (2) 斜度加工(如带锥度)； |
| ④ CNC系统运行环境： |
| (1) 温度：5～40℃； |
| (2) 相对湿度：40%～80% |
