| 型号 | Z3040×12 | ||
| **大钻孔直径 | mm | 40 | |
| 主轴中心线至立柱母线距离 | **大 | mm | 1200 |
| **小 | mm | 260 | |
| 主轴端面至底座工作面距离 | **大 | mm | 950 |
| **小 | mm | 250 | |
| 主轴行程 | mm | 280 | |
| 主轴锥孔 ( 莫氏 ) | No. | 4# | |
| 主轴转速范围 | r/min | 32-1600 | |
| 主轴转速级数 | - | 12 | |
| 主轴进给量范围 | mm/r | 0.1-0.3 | |
| 主轴进给量级数 | - | 6 | |
| 主电机功率 | kw | 3 | |
| 机床净重/毛重 | kg | 1800/2000 | |
| 机床外形尺寸 | mm | 1960×800×2300 | |

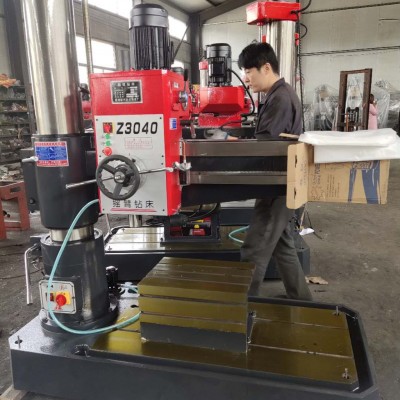

Z3040摇臂钻床操作方便、灵活，适用范围广，具有典型性，特别适用于单件或批量生产带有多孔大型零件的孔加工，是一般机械加工车间常见的机床。摇臂钻床主要由底座、立柱、摇臂、主轴箱及工作台等部分组成。 内立柱固定在底座的一端，在它的外面套有外立柱，外立柱可绕内立柱回转360度。摇臂的一端为套筒，它套装在外立柱做上下移动。由于丝杆与外立柱连成一体，而升降螺母固定在摇臂上，因此摇臂不能绕外立柱转动，只能与外立柱一起绕内立柱回转。主轴箱是一个复合部件，由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。主轴箱安装在摇臂的水平导轨上，可以通过手轮操作，使其在水平导轨上沿摇臂移动。
