工业通讯profinet屏蔽通讯网线/ethernet EtherCAT RJ45插头电缆

高柔性拖链工业以太网通讯电缆屏蔽网线   工业通讯profinet屏蔽通讯网线/ethernet EtherCAT RJ45插头电缆

ETHERNET  PROFINET  TYPE C 4X22AWG/19  100ohm 传输速率100Mhz

产品应用

PROFINET协议，用于广泛的工业以太网场合应用，如机器，设备，仪器和控制柜等的布线，性能符合CAT5e.适用于拖链应用,或频繁移动适用。机器人运动控制场合, 可适用于 EtherCAT 和 EtherNet/IP 应用

——温度范围

固定应用：

PVC/PUR:-40℃~80℃

移动应用：

PVC:-5℃~70℃

PUR:-20℃~70℃

——测试电压

2000V/min(AC）

 ——特性阻抗

100±15Ω

——导体直流电阻（20℃）

≤60Ω/km

——弯曲半径

固定应用:

8D(D=电缆直径)

移动应用：

15D(D=电缆直径)

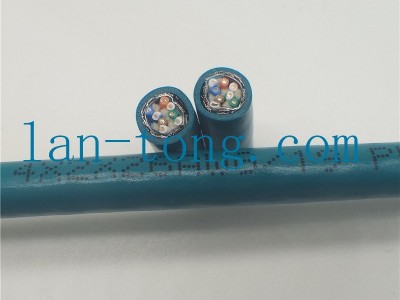

电缆结构

导体：绞合镀锡铜导体

绝缘：PE

颜色：白，黄，蓝，橘

内护套：PVC 或者 FRNC

屏蔽：铝箔包裹加镀锡铜编织

外护套：PVC 或者PUR

颜色：绿色（近似RAL6018）



名称	规格	内护套	外护套	外径mm	特性阻抗ohm	铜重约KG/KM	电缆重量约KG/KM
PROFINET TYPE C	1*4*22AWG/19	FRNC	PUR	6.5	100	28.5	62.6
PROFINET TYPE C	1*4*22AWG/19	PVC	PVC	6.5	100	28.5	60.5
