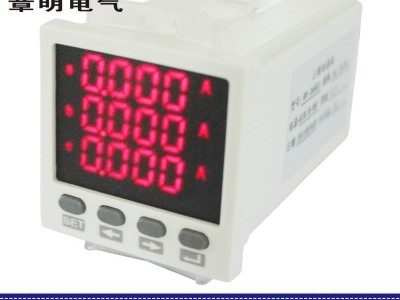

浙江**PZ194U-5K1 三相 智能数显仪表 三相电压表

r 产品概述：r

rr       智能数显仪表适用于电力电网、自动化控制系统中对电压、电流、有功功率、功率因素和频率等参量的测量，由数码管（LED)或液晶（LCD）直接显示。具有显示直观、精度高、性能稳定、隔离性强、抗振动等优点。可选配多种扩展功能，包括RS-485通讯、开关量输入、开关量输出和模拟量变送输出等，丰富的外型尺寸可方便地替代指针仪表。r

rr  r

rr 性能特点r

rr   高精度测量单相交流电流或直流电流r

rr   提供数码管显示，本地数据查询r

rr   电流变比可编程设置r

rr   RS-485通讯，Modbus-RTU协议r

rr   支持开关量输入、开头量输出、模拟量变送输出r

rr   辅助电源：AC/DC 80V~270V 、AC220V、AC380V、AC100V、DC48V、DC24Vr

rr   多种外形选择，满足不同柜体电气回路的要求r

rr  r

rr 技术指标r

rr 测量精度r

rr   电流                  0.5级r

rr  r

rr 信号输入r

rr   接线方式            单相r

rr   额定电流            AC1A、AC5A、DC20mA、DC1A、DC5A、DC75mVr

rr   过负载               1.2倍（持续），10倍/5秒（瞬时）r

rr   功耗                  <0.4VA/相r

rr   阻抗                  <20m?r

rr   频率                  45~65Hz或直流r

rr  r

rr 辅助电源r

rr   工作范围            AC/DC 80V~270V、AC220V、AC380V、AC100V、DC48V、DC24Vr

rr   功耗                  <4VAr

rr  r

rr 功能模块r

rr   通讯接口            1路RS-485通讯，Modbus-RTU协议r

rr                           波特率：1200~9600bps，默认2400bpsr

rr   开关量输入         支持2路干结点输入r

rr   开关量输出         支持2路继电器输出，容量：AC250V/5A,DC30V5Ar

rr   变送输出            支持1路模拟量输出：0/4~20mA或0~5/10Vr

rr  r

rr 环境r

rr   工作温度            -10℃~+55℃r

rr   存储温度            -25℃~+70℃r

rr   相对温度            ≤93%，无腐蚀性气体场所r

rr   海拔                  ≤2500mr

rr  r

rr  r

rr 安全r

rr   绝缘放电            >100M?r

rr   交流耐压            AC5KVr

rr  r

rr 电磁兼容性能r

rr   静电放电            4级r

rr   电快速瞬变脉群    4级r

rr   浪涌（冲击）       4级r

rr  r

rr  r

rr 面框尺寸（mm）：r

rr 120×120；80×80；96×48；96×96；80×80；48×48；120×60；160×80r

rr 开孔尺寸（mm）：r

rr 111×111；76×76；92×45；92×92；68×68；45×45；114×56；152×76r

rr
r
rr

rr 订货示例r

rr 订货时，应写明所需的产品型号，信号输入及功能模块等相关内容r

rr 例1：r

rr 型号： ZM194-A93-3D;  外形尺寸： 96*96； 电源： AC220V/50HZ;r

rr 信号输入： 三相三线，AC1000A/5A;r

rr 变送输出：3路4~20mAr

rr 其他：其他出厂预设置（未作说明则按照默认设置出厂）r

rr      r

rr 例2：r

rr 型号： ZM194-A93-IOT; 外形尺寸：96*96； 电源： AC220V/50HZ;r

rr 开关量输入： 1路；开关量输出：1路；通讯接口：RS485;r

rr 信号输入： 三相三线，AC100A/5Ar

rr 其他：其他出厂预设置（未作说明则按照默认设置出厂）r

rr  r

rr 例3：r

rr 型号： ZM194-A93-T;   外形尺寸： 96*96； 电源： AC220V/50HZ;r

rr 通讯接口：RS485;r

rr 信号输入： 三相四线，AC100A/5Ar

rr 其他：其他出厂预设置（未作说明则按照默认设置出厂）r
