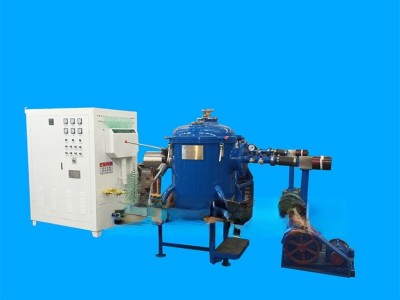

辰荣ZG-N系列真空中频感应熔炼炉

    真空中频感应熔炼炉是周期作业式电炉，主要供特殊钢、高温合金、精密合金、稀土等在真空或保护气氛下进行熔炼和铸锭之用。ZG-N系列真空中频感应熔炼炉通常用于合金钢、不锈钢、铸铁、铜、铝、锌等有色金属及其合金的熔炼、提纯、保温；也可用于金、银、硅、硅铁、硅铝、镍铝、锌铝、锌锡等金属的熔炼；亦可供小型零件的真空铸造使用。

    ZG-N系列真空中频感应熔炼炉，N代表以钢为计量基准的熔炼公斤数。如ZG-3、ZG-10、ZG-25分别为3公斤、10公斤、25公斤熔炼炉。标准有：ZG-3、ZG-10、ZG-25、ZG-50、ZG-150、ZG-250、ZG-500等，也可根据用户需要非标定制。

    ZG-N系列真空中频感应熔炼炉的技术规格

    1.**高工作温度：1700℃；

    2.**高真空度：6.7×10^-3Pa；

    3.额定功率：100KW∽500KW；

    4.坩埚容积：0.48L∽80L。

    ZG-N系列真空中频感应熔炼炉主要由炉体、支架、感应器、倾炉机构、真空系统和中频电气控制系统等部分组成。炉体与炉盖均有水冷夹层，中间通冷却水，使炉表温度不会过高。炉盖后面装有两个平衡重量的拉力弹簧，使得炉盖的开启操作比较轻便。电炉上装有取样口、合金加料器和观察窗，可以在熔炼过程中取样、添加不同的合金原料，并能观察炉内的工作状况。电炉感应器采用厚壁铜管盘成螺旋线圈。感应线圈采用专用软件优化设计，使耗电降到**低。绕制有严格的工艺要求，整个过程经过高温绕制、整形、酸洗、纯化、浸漆、包扎云母带玻璃丝带、浸漆、烘干等，装配前后均经过5公斤水压历时20分钟的测试。下图为ZG-25真空中频感应熔炼炉的感应线圈。倾炉机构根据炉型大小，分别有手动、电动、液压三种方式。下图是ZG-25真空中频感应熔炼炉的电动倾倒装置。真空系统则根据炉型、技术协议的真空度和抽速要求来配制不同类型、型号和数量的真空泵。中频电气控制系统采用IGBT中频电源，PLC触摸屏操作控制，可自动生成和记录熔炼工艺曲线。

    ZG-N系列真空中频感应熔炼炉具有熔化效率高，节电效果好，溶液温度均匀，氧化损耗小等特点。炉料可从冷炉直接起熔，溶液可全部倒空，更换品种方便。人性化设计的电炉，工作环境更好，整体使用寿命更长。
