1、设备类型： 此设备为串联中频炉节电型产品，具有提温速度快，节能减耗，运行稳定可靠等特点。成套设备使用寿命按不低于20年设计制造，设备控制技术五年内居于同行业前列。每套设备包括：800kw串联中频电源，1T电炉，液压泵站，水冷电缆，冷却水分配器，坩埚模和安装材料等。 2、设备基本组成 | 产品名称 | 规格型号 | 计量单位 | 数量 | 备注 |

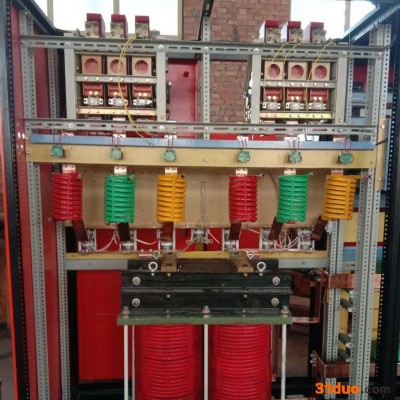

| 串联中频电源柜 | TYPS-1000 | 台 | 1 | |
| 滤波电容器组 | DCMJ1.2-1850S | 套 | 1 | |
| 谐振电容器组 | RFM2.5-2000-0.5S | 套 | 1 | |
| 水冷电缆 | 400mm2, 3.5-5m | 根 | 2 | |
| 感应圈 | 1T（700*880） | 套 | 1 | |
| 钢壳感应炉体 | GW-1 | 套 | 1 | |
| 倾炉机构 | 套 | 1 | ||
| 液压站 | 台 | 1 | ||
| 液压操作台 | 台 | 1 | ||
| A、综合参数 | ||
| 序号 | 项目 | 参数要求 |
| 1 | 设备形式 | 中频熔炼炉 |
| 2 | 设备用途 | 用于熔炼铸铁、碳钢等 |
| 3 | 额定容量 | 1T |
| 4 | 最大容量 | 1T+30% |
| 5 | 工作温度 | 1800℃ |
| 6 | 冶炼材质 | 铸铁 |
| 7 | 倾炉方式 | 钢壳：液压控制 |
| 8 | 倾炉最大角度 | 95度 |
| 9 | 工作噪声 | <85分贝< span=""> |
| 10 | 炉体结构 | 钢壳 |
| 11 | 出线方式 | 侧出线 |
| 12 | 熔化率 | 1.1T/h |
| 13 | 出炉温度 | 1650℃+20℃ |
| 14 | 熔化电耗 | ≤560kW.h/t |
| B、电气参数: | ||
| 序号 | 项目 | 参数 |
| 1 | 电源功率 | 800KW/三相1T |
| 2 | 整流项数 | 6脉 |
| 3 | 逆变器 | SCR串联逆变 |
| 4 | 额定频率 | 500Hz以上 |
| 5 | 进线电压 | 660V |
| 6 | 中频电压 | 3000V |
| 7 | 启动成功率 | 98% |
| 8 | 功率因数 | 大于0.95 |
| 9 | 直流电流 | 900A |
| C、热交换冷却水系统参数 | ||
| 序号 | 项目 | 参数 |
| 1 | 进水压力 | 0.2-0.4MPa |
| 2 | 进水温度 | 5-35℃ |
| 3 | 出水温度 | <55℃< span=""> |
