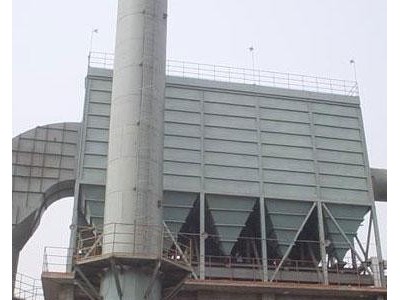

中频炉除尘器由壳体、滤袋、灰斗、排灰装置、支架和脉冲清灰系统等部分组成。当含尘气体从进风口进入收尘器后， 先碰到进风口中间的斜隔板，气流便转向流入灰斗，同时气流速度变慢，由于重力沉降作用，使气体中粗颗粒粉尘直接落入灰斗，起到预收尘的作用。进入灰斗的气流随后折而向上，经过内部装有金属骨架的滤袋，粉尘被捕集在滤袋的外表面，净化后的气体进入滤袋室上部的清洁室，汇集到出风管排出。 中频炉除尘器经济实用，结构简单，安装容易，维修方便。主要用于小型扬尘点的收尘，该机采用涤纶布袋，入口温度在120摄氏度左右，除尘效果可达99%，如有特殊用途可提供耐温，耐腐蚀滤袋的除尘器。 中频炉除尘器的进风口设在灰斗上，气流进入灰斗后 先碰上进风管端部的挡板，其作用与上述原理相同，壳板用隔板分成若干独立的收尘室，按照给定的时间间隔对每个收尘室轮流进行清灰，每个收尘室装有一个提升阀，清灰时提升阀关闭，切断通过该收尘室的过滤气流，随即脉冲阀开启，向滤袋内喷入无水无油高压清洁空气，以 滤袋外表面上的粉尘。各收尘室的脉冲喷吹宽度和清灰周期，由专用的清灰程度控制器自动连续进行。 中频炉除尘器特点： 1、选用集尘罩收集灰尘，没有死角，清灰效果 好； 2、选用先进加料设备，解决了加料时烟气难捕捉的问题； 3、可根据用户需求，设计不同的结构组合，达到好的除尘效果。
