rr 低压电容器专用电抗器选型手册r

rr
r

rr 一．串联电抗器，里面通过的是交流电，它的作用是与功率因数补偿电容器串联，对稳态性谐波（5、7、11、13 次）构成串联谐振。通常有电抗率4.5~6%电抗器，对5 次谐波通常电抗率为6%属于高感值电抗器，对3 次谐波通常电抗率为12~13%，对2 次谐波通常电抗率为26~27%属甚高感值电抗器。
r一、接入串联电抗器，电容器 电压升高系数-rK=1 d 1 如 K= 6% 1.06 10.06 1≈ -d = 即运行电压升高6%，工作电流也随之大约6%。运行经验 认为，装有串联电抗器的电容器容量占2/3及以上时，则不会产生谐 波谐振，能有效地吸收电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效地抑制合闸涌流及操作过电压，有效地保护了电容器。r

rr 二、 结构特点

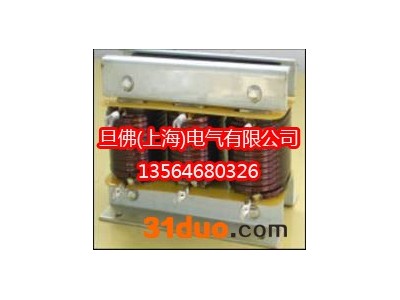

r1.该电抗器分为三相和单相两种，均为铁心干式。
r2.铁芯采用优质低损耗硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，以保证电抗气隙在运行过程中不发生变化。
r3.线圈采用F级漆包线绕制，排列紧密且均匀，外表不包绝缘层，具有极佳的美感且有较好的散热性能。
r4.电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能安全地无噪音地运行。
r5.电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升，确保具有较好的滤波效果。
r6.外露部件均采取了防腐蚀处理，引出端子采用冷压铜管端子。
r7.该电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点，可与国外知名品牌相媲美。r

rr 三、 使用环境条件
r1.海拔高度不超过2000米。
r2.运行环境温度-25℃～+45℃，相对湿度不超过90%。
r3.周围无有害气体，无易燃易爆物品。
r4.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。r

rr 四、 性能参数
r1.可用于400V、450V 480V 525V 690V系统。
r2.电抗率的种类：6%、7% ，12% 13%
r3.额定绝缘水平3kV/min。
r4.电抗器各部位的温升限值：铁芯不超过85K，电圈温升不超过95K。
r5.电抗器噪声不大于45dB
r6.电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行。
r7.电抗值线性度：在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95。
r8.三相电抗器的任意两相电抗值之差不大于±3%。
r9.耐温等级F级（155℃）以上。
r r

rr  r

rr 五、型号说明
r                      r

rr  r

rr  r

rr  r

rr  r

rr 七、串联电抗器参数及外形尺寸
r    电抗率6%r

rr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r  r r r 串联电抗器型号r r	r r 电容器容量r r r （KVAR）r r	r r 电抗器r r r 容量（KVA）r r	r r 外形尺寸r r r 长*宽*高r r r （mm）r r	r r 安装尺寸r r r （mm）r r
r r DF-CKSG-5/0.4/6%r r	r r 5r r	r r 0.3r r	r r 150*100*130r r	r r 60*55-Φ8r r
r r DF-CKSG-7.5/0.4/6%r r	r r 7.5r r	r r 0.45r r	r r 150*100*130r r	r r 60*60-Φ8r r
r r DF-CKSG-10/0.4/6%r r	r r 10r r	r r 0.6r r	r r 150*100*130r r	r r 60*75-Φ8r r
r r DF-CKSG-12/0.4/6%r r	r r 12r r	r r 0.72r r	r r 180*130*160r r	r r 70*50-Φ8r r
r r DF-CKSG-14/0.4/6%r r	r r 14r r	r r 0.84r r	r r 180*130*160r r	r r 70*55-Φ8r r
r r DF-CKSG-15/0.4/6%r r r  r r	r r 15r r r  r r	r r 0.9r r	r r 180*130*160r r	r r 70*55-Φ8r r
r r DF-CKSG-16/0.4/6%r r	r r 16r r	r r 0.96r r	r r 180*130*160r r	r r 70*55-Φ8r r
r r DF-CKSG-20/0.4/6%r r	r r 20r r	r r 1.2r r	r r 230*140*200r r	r r 95*80-Φ8r r
r r DF-CKSG-24/0.4/6%r r	r r 24r r	r r 1.44r r	r r 230*150*200r r	r r 95*80-Φ8r r
r r DF-CKSG-25/0.4/6%r r	r r 25r r	r r 1.5r r	r r 230*155*200r r	r r 95*85-Φ8r r
r r DF-CKSG-28/0.4/6%r r	r r 28r r	r r 1.68r r	r r 230*160*200r r	r r 95*85-Φ8r r
r r DF-CKSG-30/0.4/6%r r	r r 30r r	r r 1.8r r	r r 230*165*200r r	r r 95*85-Φ8r r
r r DF-CKSG-32/0.4/6%r r	r r 32r r	r r 1.92r r	r r 240*165*210r r	r r 100*80-Φ8r r
r r DF-CKSG-36/0.4/6%r r	r r 36r r	r r 2.16r r	r r 240*170*210r r	r r 100*85-Φ8r r
r r DF-CKSG-40/0.4/6%r r	r r 40r r	r r 2.4r r	r r 240*170*210r r	r r 100*90-Φ8r r
r r DF-CKSG-45/0.4/6%r r	r r 45r r	r r 2.7r r	r r 265*180*230r r	r r 110*100-Φ8r r
r r DF-CKSG-50/0.4/6%r r	r r 50r r	r r 3r r	r r 265*185*230r r	r r 110*100-Φ8r r
r r DF-CKSG-60/0.4/6%r r	r r 60r r	r r 3.6r r	r r 270*185*230r r	r r 115*100-Φ8r r
r r DF-CKSG-72/0.4/6%r r	r r 72r r	r r 4.32r r	r r 270*185*240r r	r r 115*105-Φ8r r
r r DF-CKSG-80/0.4/6%r r	r r 80r r	r r 4.8r r	r r 270*185*240r r	r r 115*105-Φ8r r
r r  r r r DF-CKSG-90/0.4/6%r r	r r 90r r	r r 5.4r r	r r 300*185*260r r	r r 125*110-Φ10r r
r r DF-CKSG-100/0.4/6%r r	r r 100r r	r r 6r r	r r 300*185*260r r	r r 125*115-Φ10r r
r r DF-CKSG-120/0.4/6%r r	r r 120r r	r r 7.2r r	r r 370*200*320r r	r r 140*125-Φ10r r
r r DF-CKSG-150/0.4/6%r r	r r 150r r	r r 9r r	r r 370*200*320r r	r r 140*125-Φ10r r
r r DF-CKSG-200/0.4/6%r r	r r 200r r	r r 12r r	r r 370*240*320r r	r r 175*155-Φ10r r
r r DF-CKSG-  204/0.4/6%r r	r r 240r r	r r 14.4r r	r r  420*260*380r r	r r  180*190-Φ10r r

rr
r
r
rr

rr 八。电抗率7%r

rr r r r r r r r r r r r r r r r r r r r r r r r

r r  r r r 串联电抗器型号r r	r r 电容器容量r r r （KVAR）r r	r r 电抗器r r r 容量（KVA）r r	r r 外形尺寸r r r 长*宽*高r r r （mm）r r	r r 安装尺寸r r r （mm）r r
r r DF-CKSG-5/0.4/7%r r	r r 5r r	r r 0.35r r	r r 150*100*130r r	r r 60*55-Φ8r r
r r DF-CKSG-7.5/0.4/7%r r	r r 7.5r r	r r 0.525r r	r r 150*100*130r r	r r 60*60-Φ8r r
