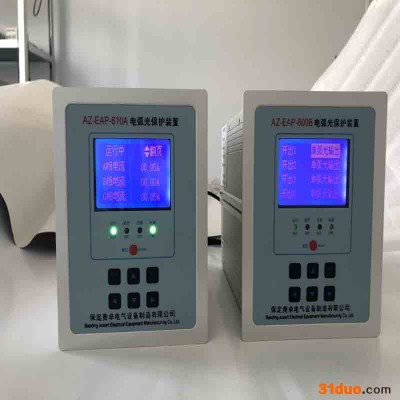

保定奥卓AZ-EAP 弧光保护装置安装

    弧光通常是由于电气设备在运行过程中由于过电压及绝缘配合不好引起空气击穿过程产生的电弧光现象，以及由于电弧光现象产生的高温造成燃烧、毁坏性压力，如不及时切除或采取有效防护措施，小则可能引起电气设备的绝缘损坏，设备无法正常运行，大则可能引发造成人身伤亡事故、因电气设备的弧光保护在可易燃易爆环境下引起事故、相邻设备烧毁事故。

    保定奥卓电气AZ-EAP弧光保护装置安装：

一、 首先根据工程配置，到现场考察开关柜的地理分布情况，并确定主控单元、弧光传感器、弧光采集单元具体要安装在哪个开关柜中，多为母线PT柜或励磁PT柜，这些柜子一般较空，有足够的空间来安装，现场考察时要实际打开看看，防止有其他东西占了地方无法安装。
二、 其次是确定弧光探头的光纤如何走线，我们知道，弧光保护探头的监测对象是开关柜中的母线，而母线位于开关柜的后半部分，连接探头的光纤要接到主控单元，必须经过开关柜的前半部分，这**要求光纤要从开关柜的后面走到开关柜的前面，然后沿着开关柜前面的二次电缆走线孔或柜顶母线槽接到总控单元或弧光单元上去，因此要在开关柜前后两部分的隔板上开个孔，以便光纤通过。
三、 再次，如果开关柜分成两排，那么部分光纤必须经过电缆沟才能连接到主控单元上去，为了对其起到保护作用，经过电缆沟的这部分光纤要从PVC管中穿过，因此用作穿光纤的PVC管材要适当准备一些。
四、 当主控单元、弧光传感器弧光采集单元等设备确定了安装地点后，要实际测量一下每个弧光探头到主控单元或弧光采集单元的光纤长度，汇总计算一下整个工程大约需要多少光纤，现场服务带光纤过去时，做到有的放矢，不多带也不少带。
五、 确定好电流CT接线方法，是单独用一组CT，还是和其他保护的CT串接使用，共用一组CT，这些在施工前都要规划好。
六、 切割光纤的光纤切割刀、固定弧光传感器的螺母，做实验用的闪光灯(包括充电器)，这些东西都要准备好。
在弧耐受时间内，现有标准制造的电开关柜中可以利用电弧光保护进行弧光短路故障的切除，保护人员和设备的安全，减少设备维修费用及维修时间，弧光保护的功能正被大家关注。我们及时了解行业产品、规范对我们推进技术的发展与运用也起到了积极的作用。
