r r r 一、产品概述

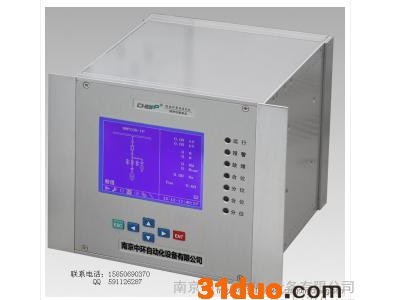

r DMP100E系列保护测控装置是DMP100的简化版，能适用于110KV电压等级以下各类电气设备和线路的主保护和后备保护控制、测量、jianshi及通讯功能，单元处于间隔层，安装在开关柜上，也可集中组屏。一般的配电站系统，采用DMP100系列能满足所有的保护和自动化功能。
r
r二、适用类型
r ■进线保护及测控
r ■出线保护及测控
r ■厂用变压器保护及测控
r ■变压器主保护及测控
r ■变压器后备保护及测控
r ■电动机保护及测控
r ■电动机（带差动）保护及测控
r ■电容器保护及测控
r ■备用电源自投保护及测控
r ■母线监测及电压并列切换
r
r三、适用范围
r ■DMP100E集成了小电流接地选拔功能。
r ■DMP100E集成了备用电源自动投切功能，具有极强的逻辑处理能力，除提供标准的进线备自投（正常运行两进线一主一备）、母分备自投（正常运行两进线各带一段母线），还可以根据用户要求而提供其他的备自投处理方式，根据现场和设计要求。
r ■DMP100E集成了低周减载、低压解列，自动重合闸、后加速（可作为母联充电保护）、三段带方向闭锁和低压闭锁的相电流保护，因此可适用于110KV及以下电压等级的各种接线方式（包括双电源系统和环网系统）的线路及测控。
r ■DMP100E可监测三相母线电压和开口三角电压的波动，具有PT柜熔断及断线检测和单相接地baojing功能，并可自动或手动切换/并列电压小母线。
r ■DMP100E可检测变电站所（380/220）电压和6路电流量，用于监测站用变压器的运行状态。
r
r四、主要特点
r ■集保护、测量、jianshi、控制、人机接口、通信等多种功能于一体；专门针对开关柜进行“单元化”设计，一台装置即可完成开关柜内所有的自动化功能，简化了开关柜二次设计和施工，代替了各种常规继电器和测量仪表，节省了大量的安装空间和控制电缆。
r ■采用高性能数字信号处理器（DSP）和超大规模集成电路芯片（VLSI）。具有先进的内核结构，高速运算能力和实时信号处理等**特性并提供强大的运算处理能力。硬件设计精练，配备工业级元件，保障装置稳定可靠运行。
r ■特有的元件级-工程级-用户级三级编程模式，可提供多达31×7种的保护元件，元件类型/元件参数现场/远方可设定。开关量输入、继电器输出可编程，方便实现与其他设备的联锁/闭锁和配合。专业级JTAG在线编程方式可在极端情况下，为用户的电网系统量身定制特殊功能要求。
r ■强大的高次谐波测量和分析功能，可在谐波屏观看到12个moni信号通道的基波和2、3、5、7、9次谐波值。
r ■高速、高精度交流信号测量，采样频率达1600Hz。在毫秒级完成多个交流信号FFT计算，可得到基波及2-9次谐波。测量数值有数字化校正，并能有效抑制噪声与偏移。
r ■强大的矢量化计算方法，基于12路的外部moni量通道；可得到多种派生交流信号，包括正、负、零序，相-线交换，角度，阻扰，差流，功率等。
r ■能够连续记录20次事件，具有故障类型、故障峰值的保护动作全事件记录，且掉电保持，便于故障查询和分析。
r ■简便地操作与整定，具有两级密码保护的设定功能为现场管理提供便利。
r ■表贴工艺，多层板布线。主要信号回路配有电磁干扰吸收元件，装置具备了优良的电磁兼容特性，适用于恶劣的电磁环境。
r ■包括RS485/CAN在内的多种通信接口，增强的通信协议，除传输正常数据之外，还可传输实时波形、物理数据块等。
r ■完善的自检功能，包括整定参数，存贮元件，操作回路，测量回路等异常jianshi，使运行管理人员对装置的工作情况能准确地把握。
r ■简约的结构设计
r ■符号国际GB/T3047插件机箱要求的简便安装方式：接线采用后面插拔方式，易于安装和维护。
r ■模块化的硬件体系：硬件体系采用模块化、系统化和标准化设计，避免AT开路，VT短路。便于批量生产和现场维护，有利于减少备品备件。
r
r五、主要功能
r 1.组态化的保护功能
r ◆可提供31×7种的保护元件，满足用户对不同电气设备或线路的保护要求。
r ◆用户可根据实际运行需要选配相应的保护，真正实现为用户“量身定做”。
r ◆自定义保护功能可实现保护库中未提供的特殊保护**da限度的满足用户要求。
r ◆各保护功能相对独立，保护定值、时限、闭锁条件和投退可独立整定和配置。
r ◆保护功能的实现不依赖于通信网络，满足电力系统对保护的可靠性要求。
r ◆支持多套保护定值手动和远程更改，更适合于电气运行方式经常变化的场合。
r ◆与事件记录、故障录波、通信网络功能紧密配合，使继电保护技术的应用达到一个新的水平。
r 2.DMP100E保护库支持的保护
r ◆限时电流速断保护（带方向闭锁和低压闭锁）
r ◆定时限过流保护（带方向闭锁和低压闭锁）
r ◆反时限过流保护（IEC标准反时限特性曲线）
r ◆后加速保护
r ◆过负荷保护
r ◆负序电流保护
r ◆零序电流保护
r ◆单相接地选线
r ◆过电压保护
r ◆低电压保护
r ◆失电压保护
r ◆负序电压保护
r ◆零序电压保护
r ◆复合电压闭锁过电流保护
r ◆低周减载保护（带低压闭锁、滑差闭锁、电流闭锁）
r ◆重合闸（检无压、检同期）
r ◆差动保护
r ◆备自投
r ◆过流保护
r ◆逆功率保护
r ◆启动时间过长保护
r ◆定时限过流保护
r ◆反时限过流保护（IEC标准反时限特性曲线）
r ◆非电量保护
r ◆自定义保护
r 3.测量功能
r ◆测量内容包括：
r ◆电流（Ia,Ic）
r ◆电压（Ua,Ub,Uc,Uab,Ubc,Uca）
r ◆频率（F）
r ◆有功功率（P）、无功功率（Q）、功率因素（PF）
r ◆有功电度（PH）、无功电度（QH）
r ◆脉冲电度
r ◆保护相关数据：
r ◆保护电流（Ipa,Ipb,Ipc）
r ◆零序电流（3I0）、正序电流（3I1）、负序电流（3I2）
r ◆零序电压（3U0）、正序电压（3U1）、负序电压（3U2）
r ◆谐波分析功能，在谐波屏可观测到12个通道2、3、5、7、9次谐波。
r ◆各测量值的精度校正通过软件方式实现，无需调整硬件。
r ◆交流电流回路支持两相元件（2）和三相元件（3）的接线方式。
r ◆交流电压回路支持三相完全星型（Y/Y）和两相不完全三角形（V/V）的接线方式。
r ◆根据PT接线方式和变化，自动进行工程量转换，并分别显示一次测量值和二次测量值。
r 4.jianshi功能
r ◆装置中的硬件和软件被连续的jianshi，保证了装置的可靠性，并减少了对常规检验的需要，jianshi内容包括：
r ◆断路器位置
r ◆接地刀位置
r ◆隔离刀位置
r ◆手车工作位置、手车试验位置（手车柜）
r ◆弹簧储能状态、气体压力状态（GIS柜）
r ◆其他接点信号，如温度、瓦斯、联锁信号的等
r ◆断线告警（包括保护，按分组独立告警）
r ◆PT断线告警（按三相、两相、单相告警）
r ◆控制电源失电告警
r ◆合闸回路断线告警
r ◆跳闸回路断线告警
r ◆装置自检
r 5.控制功能
r ◆断路器远方/**地操作及闭锁控制
r ◆断路器外部联动控制
r ◆断路器合闸闭锁控制
r ◆断路器防跳闸闭锁控制（可根据现场环境选择使用）
r ◆预baojing信号输出
r ◆四个可编程继电器输出
r 6.人机接口功能
r ◆液晶显示（点阵数128×64），数据显示清晰明了。
r ◆可显示测量数据、开关状态、实时数据、事件记录、保护定值等系统参数。
r ◆高亮度显示灯用于表示运行、合位、分位、故障、baojing等状态。
r ◆面板操作采用6键方式，用于选取屏幕菜单、切换画面和数据整定，简洁方便，易于掌握。面板操作时不会对系统运行产生任何影响，定值修改有密码保护。
r ◆通过总线接口，可接PC机，实现综合自动化。
r 7.通信功能
r ◆采用CAN现场总线，保证信息传输的实时性和可靠性，**高速度达1Mbps，**长距离10km，一条总线**多允许挂接110个设备。
r ◆通过专用的通信转换模块或DR-COM转换接口，DMP100E系列产品可与其他系统进行网络互联，支持多种物理传输媒介（如双绞线、同轴电缆、光纤等）支持多种通信方式（如RS485、RS422、RS232、TCP/IP、光纤等），支持多种通信规约（如MODBUS、IEC60870-5-101、CDT.IEC60870-5-103等），以构成各种连接方式和地理跨度的网络系统。
r ◆将所有运行信息实时发送到上一级SCADA系统，包括遥测、遥信、保护定值、系统参数等。
r ◆能接收上一级SCADA系统下发的各种遥控、遥调和保护投退、系统参数修改等命令，实现变电站无人值守方案r r
