产品说明：

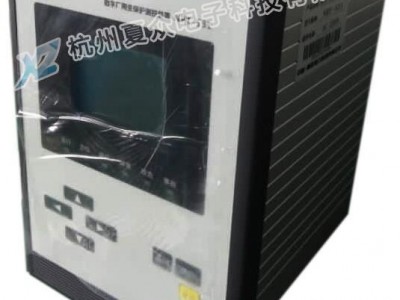

杭州夏众XZ-630与XZ-500系列微机型保护装置是用于测量、控制、保护、通讯一体化的一种经济型保护；针对配网终端高压配电室量身定做，以三段式无方向电流保护为核心，配备电网参数的监视及采集功能，可省掉传统的电流表、电压表、功率表、频率表、电度表等，并可通过通讯口将测量数据及保护信息远传上位机，方便实现配网自动化；装置根据配网供电的特性在装置内集成了备用电源自投功能，可灵活实现进线备投及母分备投功能。
使用范围：
微机保护与测控装置采用了国际先进的DSP和表面贴装技术及灵活的现场总线（CAN）技术，满足变电站不同电压等级的要求，实现了变电站的协调化、数字式及智能化。此系列产品可完成变电站的保护、测量、控制、调节、信号、故障录波、电度采集、小电流接地选线、低周减载等功能，使产品的技术要求、功能、内部接线更加规范化。产品采用分布式保护测控装置，可集中组屏或分散安装，也可根据用户需要任意改变配置，以满足不同方案要求。 微机保护装置适用于110KV及以下电压等级的保护、监控及测量，可用于线路、变压器、电容器、电动机、母线PT检测、备用电源自投回路及主设备的保护、控制与监视。单元化的设计使其不但能方便地配备于一次设备，也可以集中组屏、集中控制。规范的现场总线接口支持多个节点协调工作，实现系统级管理和综合信息共适用范围 随着科学技术手段的进步，和对适用环境更高要求，微机保护功能性也越趋完善。通用型微机综合保护装置可作为35KV及以下电压等级的不接地系统、小电阻接地系统、消弧线圈接地系统、直 接接地系统的各类各类电器设备和线路的保护及测控，也可作为部分66KV、110KV电压等级中系统的电压电流 的保护及测控。 技术参数：
环境温度：-10～+55℃ 相对湿度:不大于95%，无凝露 大气压力:80～110kPa 储藏及运输：-25～+70℃ 工作电源： DC 220V或110V，允许偏差 -20%，+15% AC220 V或110V，允许偏差-15%，+10% 操作电源： DC 220V或110V，允许偏差 -20%，+15% AC220V或110V，允许偏差-15%，+10% 交流电流： 5A 交流电压： 100V 频??率： 50Hz 其它条件：装置周围的空气中不应含有带酸、碱腐蚀或**性的物质， 且具有防雷、雨、雪设施
功能配置：
1、三相三段式电流保护：电流速断保护﹑限时速断保护、过电流保护 分别用于三种不同严重程度的故障情况。各段保护均可分别投退，保护定值及动作延时可独立整定（注：电流速断延时固定为0S）。 2、 过电压保护 为防止系统稳态过电压造成电容器损坏，设置过电压保护。保护带可整定的延时，可通过保护投退来决定该项保护的投退。为避免使用相电压在单相接地时引起过压保护误动，过电压保护采用线电压。 当线电压测量值高于过电压定值时，启动定时器，经过电压延时后出口继电器动作。 过电压保护启动时，需判断断路器位置，只有断路器在合位时出口继电器才会动作。 3、 低电压保护 为防止系统故障后线路断开引起电容器组失去电源，而线路重合又使母线带电，使电容器承受合闸过电压损坏，装置中设置低电压保护，保护带可整定的延时，可通过保护投退来决定该项保护的投退。为避免采用相电压在单相接地时引起低压保护误动，低电压保护采用线电压。 当线电压测量值低于低电压定值时，启动定时器，经低电压延时后出口继电器动作。 低电压保护启动时，需判断断路器位置，只有断路器在合位时出口继电器才会动作。 4、 不平衡电压保护、不平衡电流保护： 为使系统中发生三相电流不平衡或接地故障时能使电容器开关跳闸，本装置设置了不平衡电流、不平衡电压保护。 保护可选动作于出口跳闸或告警。 当零序电流测量值大于不平衡电流定值时，启动定时器，经不平衡电流延时后相应的出口继电器动作。 当零序电压测量值大于不平衡电压定值时，启动定时器，经不平衡电压延时后相应的出口继电器动作。
