产品编号：

8201704416

产品名称：

拉森钢板桩打桩机

规  格：

BY-VH系列

产品备注：

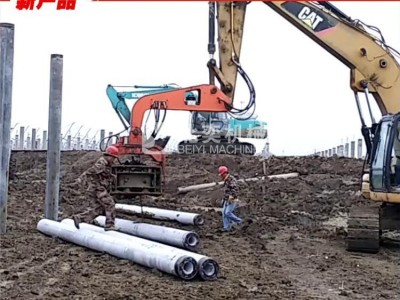

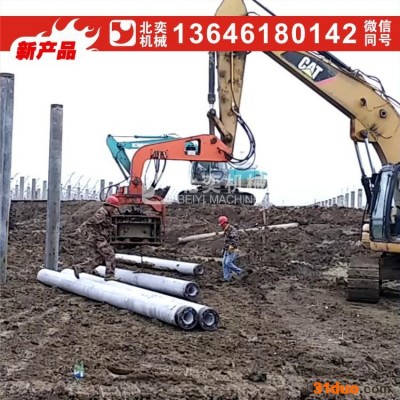

安装于挖掘机上使用，用于打拔拉森钢板桩 （振动锤/打拔桩机）

产品类别：

桩工设备

                                                                                                    原理与工程应用范围

    北奕高频液压振动打桩机，是运用振动式沉桩打拔桩，特别适用于市政、桥梁、围堰、建筑地基等中短桩工程。

操作原理:
   1.系列高频液压振动打桩机内置两只偏心轴，采液压马达驱动，产生高速旋转及垂直激振力，透过减振橡胶块后，维持一定的振幅，能够应付各种类型的土质与打桩要求。
   2.激振力是与偏心轴尺寸和振动次数平方成正比，北奕制作的偏心轴均经过详细计算与测试，能够兼顾强大的激振力和材料特性，不但能满足工作需要，同时保证了机械可靠度。

施工原理: ??
    振动式沉拔桩锤是利用其高频振动，以高加速度振动桩身，将机械产生的垂直振动传给桩体，导致桩周围的土体结构因振动发生变化，强度降低。桩身周围土体液化，减少桩侧与土体的摩擦阻力，然后以挖机下压力、振动沉拔锤与桩身自重将桩沉入土中。拔桩时，在一边振动的情况下，以挖机上提力将桩拔起。打桩机械所需要的激振力要根据场地土层、土质、含水量及桩的种类、构造而综合确定。
    振动法沉桩效率较其它工法为高，主要适用于钢板桩、钢管桩及长8m以内的细长混凝土预制桩。这种沉桩法适用于砂土中作业，在黏土中效果较差，必须选用较大功率的机型。
