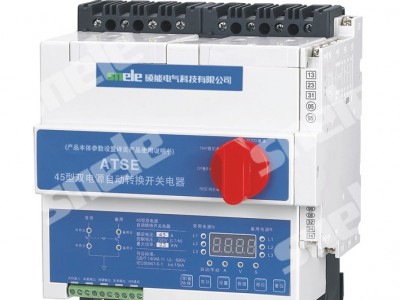

r 本公司供应KBOS-45A双电源，品牌硕能，型号KBOS-45A双电源。参数为：额定电压：110~380/V，额定电流：0.25~125/A，功耗：0.05~55/W，外形尺寸：200*91.5*147/mm，产品认证：CCC。质量保证，欢迎咨询洽谈。r r r 产品特点r r r 1.集成化的KBOS-45A双电源是以SNKBO控制与保护开关为主产品，具有熔断器、断路器、启动器、隔离器、热继电器、过载 (或过流、断相) 保护继电器、过欠压继电器、电机综合保护器、智能漏电继电器等低压电器产品保护功能于一体。r r r 2.KBOS-45A双电源自动转换开关属于CB 级ATSE，KBOS-45AP双电源自动转换开关属于PC级 ATSE，额定电流125A以上的ATSE仅为PC级，特别适用于主要负载的末端，是一种新型高集成化、高可靠性的数字化双电源产品。r r r 3.KBOS-45A系列控制与保护开关的所有功能内部协调配合，缩小了安装位置，简化了接线。r r r 4.集成化、模块化、体积小、外型美观，使用面更广，安装更灵活、可提供3极或4极(4P或3P+N)。r r r 5.KBOS-45A双电源产品之间具有可靠的电器联锁和机械联锁，结构简单、可靠性高、保证操作及使用更安全。r r r 6.由于KBOS-45A双电源采用无电机转换，常用电源与备用电源之间转换速度快，最小转换动作时间仅为500毫秒。r r r 7.KBOS-45A双电源为三位式，带0为即常用和备用电源都处于分闸位置，便于下级电路检修。r r r 8.操作方便、安装角度灵活、适用面广。r r r 9.内置功能模块控制器对主电路的各相进行监测，以保证负载获得符合使用要求的电源。r r r 10.使用类别：AC-33B,电动机负载或包含电动机、电阻负载和30%以下白炽灯负载的混合负载。r r r 11.可实现自投自复、自投不自复、手投手复、手投自复、自投手复等多种控制要求。r r r 12.当供电电源的任一相被检测到出现偏差时进行电源之间的切换，保证其供电的可靠性和连续性。r r r 功能用途r r r 1.KBOS-45A双电源自动转换开关电器，主要用于交流额定频率50Hz (60Hz) 额定电压至415V，额定电流0.4A至125A的两路电源供电系统中，因其中一路电源发现欠压、过压、断相、失压时进行电源之间的自动或手动切换，以保证其供电的可靠性及安全性，切换装置适用于紧急供电，在电源切换期间停止向负载供电，根据用户需要可选配过载、过流、断相、短路、欠流等各种保护功能，够成CB级或PC级双电源知道转换开关电器,实现双电源自动或手动的控制与保护。CB级产品能够接通、承载和分断正常条件下的包括规定的过载条件下电流，且能够接通、承载一定时间并分断规定的非正常条件下的电流 (如短路电流)。r r r 2.产品符合GB14048.11《低压开关设备和控制设备第6部分：多功能电器第1篇：自动转换开关设备》和IEC60947-6-1《低压开关设备和控制设备第6部分：多功能电器第1篇：自动转换开关设备》。r r r 产品功能r r r 1.自投自复: 当常用电源正常，控制器发出指令，常用电源闭合，备用电源断开，KBOS-45A双电源自动转换开关处于(1、0)状态，当常用电源异常，控制器发出指令，常用电源断开，备用电源闭合，KBOS-45A处于(0、1)状 态，当常用电源恢复正常时，控制器发出指令，常用电源闭合，备用电源断开，KBOS-45A双电源开关又处于(1、0)状态。r r r 2.自投不自复：当常用电源正常时，控制器发出指令，常用电源闭合，备用电源断开，KBOS-45A双电源自动转换开关处于(1、0)状态，当常用电源异常时，控制器发出指令，常用电源断开，备用电源闭合，KBOS-45A双电源自动转换开关处于(0、1)状态，当常用电源恢复正常时，KBOS-45A双电源自动转换开关仍处于(0、1)状态，只有重启KBOS-45A或操作复位按钮才能使常用电源闭合，备用电源断开，KBOS-45A双电源自动转换开关又处于(1、0)状态。r r r 3.反馈信号：KBOS-45A双电源自动转换开关的工作状态信号，一般都是从控制与保护开关的辅助触头取出信号。r r r 4.电网—电网：KBOS-45A双电源自动转换开关是取两路电网电源。r r r 5.电网—发电机：KBOS-45A双电源自动转换开关电源是取自电网和发电机两路电源。r r r 型号及含义r r r SNKBO S □ □ - □ □ □ □r r r H3三位整体式；F3三位分体式r r r H2二位整体式；F2二位分体式r r r R自投自复（电网--电网）r r r S自投不自复(电网--电网)r r r F自投自复(电网--发电机)r r r 极数：3极、4极r r r 额定电流In：0.4-1250Ar r r 普通型无代号、Z-智能型r r r P：PC级双电源；B：CB级双电源r r r 双电源自动转换开关电器r r r 硕能电器控制与保护开关电器r r r 产品特征r r r 1.具备三位式，即常用电源通、备用电源通、双分 (断开) 位置。r r r 2.具有瞬时型和延时型。r r r 3.动作时间：瞬时型转换时间小于80毫秒，延时型动作时间在2-32秒内可调。r r r 4.使用类别：AC-33B，电动机负载或包含电动机、电阻负载和30%以下白炽灯负载的混合负载。r r r 5.保护完善、控制可靠、信号齐全、可远程控制、组合方式灵活。r r r 6.电器符号符合GB标准和IEC60947标准规定的电气设计方法，如图一。r r r 7.PC级KBOS-45A双电源的电气原理图。r r r 8.CB级KBOS-45A双电源的电气原理图。 r r r r r r r
