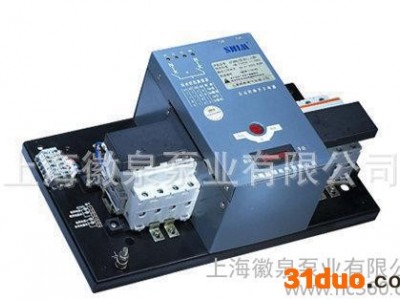

一、 概述：HQK系列双电源自动转换开关柜是我公司采用最新技术开发的产品，广泛适用于供电系统的主电源与主电源、主电源与备用电源的自动转换或两台负载设备的自动转换及安全隔离等。广泛应用于建筑（消防、给水、防火卷帘门等）、铁路、邮电通信、工厂流水线、医院、船舶、等不能停电的场所。DFK系列双电源自动转换柜具有以下特点：（1） 体积小、外形美观。（2） 触点的投入、断开均由电磁力驱动，切换速度小于80毫秒。（3） 触点的接触压力由弹簧提供，不受电源电压波动的影响。（4） 开关电磁线圈的励磁电流只在切换瞬间存在，稳态时无需操作用电流，节能显著，亦无温升发热及电磁噪音现象，是新型绿色、节能、环保产品。（5） 开关本身具有灭弧装置，可带负荷操作。（6） 触点材料采用耐蚀、耐磨、耐电弧能力极强的银钨合金。（7） 开关本身具有电气和机械双重互锁机构，确保双路电源可靠转换，互不干涉。 二、 适用标准：DFK系列双电源自动转换柜符合下列标准：国家标准 GB/T14048．11-2002《低压开关设备和控制设备 第6部分：多功能电器 第一篇：自动转换开关电器》 三、 使用环境和用途 使用环境 DFK系列双电源自动转换柜在下列条件下可靠工作海拔高度不超过2000米；环境温度不高于40℃，不低于-5℃；相对湿度不大于95%；无爆炸危险介质环境；无雨雪侵害环境；用 途 交流50赫兹，额定电压至660V，直流额定电压440V，额定电流至630A。用于不频繁接通与分断电路。 四、 电器性能与机械性能
| 约定发热电流 | 40A | 63A | 80A | 100A | 125A | 160A | 200A | 250A | 400A | 630A |
| 额定电压 V | AC380V | AC660V |
| 额定电流 A | 40 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | 400 | 630 |
| 极 数 | 3；4 |
| 切换时间 S | ≤0．1 |
| 过载能力 | |
| 短电耐受电流KA | 5 | 9 |
| 接通分断能力 | |
| 额定接通能力 A | 160 | 200 | 300 | 400 | 500 | 600 | 800 | 1000 | 1600 | 2400 |
| 额定分断能力 A | 120 | 190 | 250 | 300 | 400 | 500 | 600 | 800 | 1200 | 1800 |
| 短路接通能力KA | 2．5 | 3 | 6 | 8 | 10 |
| 电动机功率（KW） | |
| 380V | 20 | 30 | 30 | 32 | 63 | 80 | 100 | 132 | 220 | 280 |
| 660V | 25 | 37 | 37 | 37 | 75 | 75 | 90 | 110 | 185 | 200 |
| 机械寿命 次 | 10000 |
| 电寿命 次 | 5000 |
| 控制电流 （A） | AC220V | 2 | 3 | 5 |
| AC380V | 3 | 6 | 8 |
| 辅助触头容量 | 5A AC250； 0．5A DC125V |
六 外形尺寸及安装尺寸
| | A | B | C | D | E | F | G | H | M | N | a | b | d |
| （HC92）-40 | 280 | 240 | 150 | 220 | 205 | 110 | 40 | 145 | 35 | 20 | 15 | 4 | M6 |
| （HC92）-63 |
| （HC92）-80 |
| （HC92）-100 |
| （HC92）-125 |
| （HC92）-160 |
| （HC92）-200 | 375 | 298 | 210 | 250 | 293 | 130 | 60 | 174 | 61 | 36 | 20 | 6 | 10.5 |
| （HC92）-250 | 12.5 |
| （HC92）-400 | 30 |
| （HC92）-630 |
| 40 |
注：三极开关A、E尺寸应减去G七、开关内部接线及配线示意图
| 输出端子 | 主用电源 AC220V或AC380V | 备用电源 AC220V或AC380V | 主用电源开关状态显示（无源接点） | 备用电源开关状态显示（无源接点） | 主用电源主回路 | 备用电源主回路 | 负载 |
| 装置内部 | | A1,A2 | | | B1,B2 | | | a1,a2,a | | | b1,b2,b | | | 1L1,1L2,1L3，1N | | | 2L1,2L2，2L3，2N | | | U1,V1，W1，N | |
| | | | | | | |
上海徽泉泵业集团有限公司免费服务热线（ TEL ）：400-8118-290
