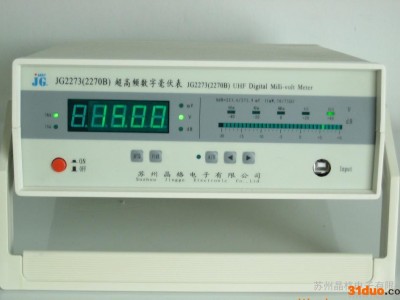

JG2273(2270B)超高频数字毫伏表

电压测量误差:≤±1％±4字（满度），f0=100KHz	输入电压:220V±10％, f=50Hz±4％,PW≤5W（V）
输出电压:0~1V（V）	环境温度:0~40（℃）
加工定制:是	测量范围:500μV～10V，分别率 1μV，加分压器可扩展至300V(选配)（V）
类型:数字式电压测量仪表	重量:≤2kg（g）
外形尺寸:W×H×L=24cm×9cm×28cm（mm）

JG2273(2270B)超高频数字毫伏表简介

一、结构特征

二、概述

  四位半LED显示电压有效值及分贝值，分贝/电压任选，30点阵列LED显示量程及分贝值。自动/手动量程任选。轻触开关按键操作，面板简洁新颖。

   仪器内部电路，采用小型化，智能化集成电路及SOC新型MUC控制单元，采用SMT贴片工艺等。

   多项新兴技术和精心设计，使仪器式样新颖，操作简便，质量可靠。可广泛应用于通讯、军工、学校等场合对超高频信号的测量。

三、基本技术指标

1) AC电压测量范围：500μV～10V，分别率 1μV，加分压器可扩展至300V(选配)

电平测量范围：－50dB～＋40dB，（0dB=223.6mV，1mw，50Ω）

基本量程：4 mV、40 mV、400mV、 4 V、10V   共五档即：

-40dB、-20dB、0dB、+20dB、+40dB

(0dB=223.6mV/273.9mV, 1mw，50/75Ω)

2)频率范围：10kHz～1.2GHz (可扩展至1.6GHz)

低频探头：100Hz～150MHz(选配)

    3）固有误差：≤±1％±4字（满度），f₀=100KHz

4)输入阻抗：探头：R_i≥50KΩ，C_i≤2.5pF，同轴T型接头驻波系数：≤1.35(1GHz时)

5)工作电源：220V±10％, f=50Hz±4％,P_W≤5W

6)外形尺寸：W×H×L=24cm×9cm×28cm

  净    重：≤2kg

四、详情请登陆苏州晶格电子有限公司官方网站http://www.jgdz.com.cn查看《JG2273(2270B)超高频数字毫伏表技术使用说明书》
